軸承是當代機械設備中一種舉足輕重的零部件,通過中望3D2012高效的OverdriveTM內核和智能操作,能夠快速地完成軸承CAD設計,本文旨在為大家提供更高效的三維CAD繪制思路——在10分鐘內完成高質量的軸承三維CAD模型,下面就介紹一下軸承的三維CAD繪制過程。

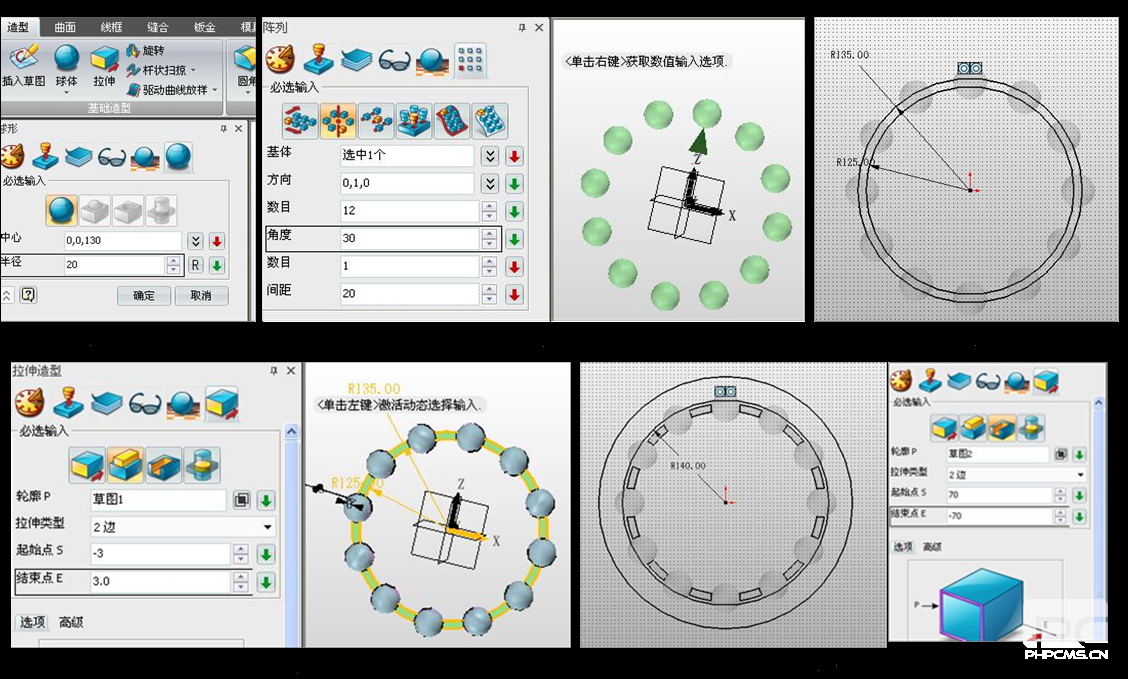

       點擊球體,進行中心和半徑的參數設置(圖1),點擊陣列的圓形,選擇球體,方向為Y軸,參數設置如圖2,以XZ面創建草圖,畫兩個同心圓,參數設置如圖3。

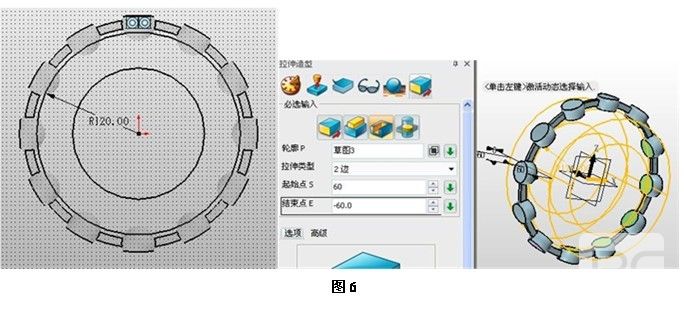

       打開拉伸命令的加運算,拉伸草圖,參數設置如圖4,以XZ面創建草圖,畫兩個同心圓,退出草圖,選擇拉伸的減運算,切除球體的外側,參數設置參照圖5。同理,做圖6的操作,切除球體的內側。

\



\

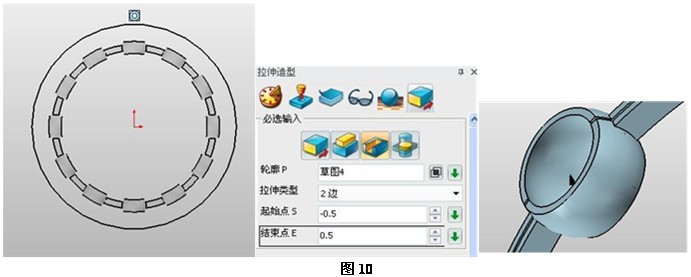

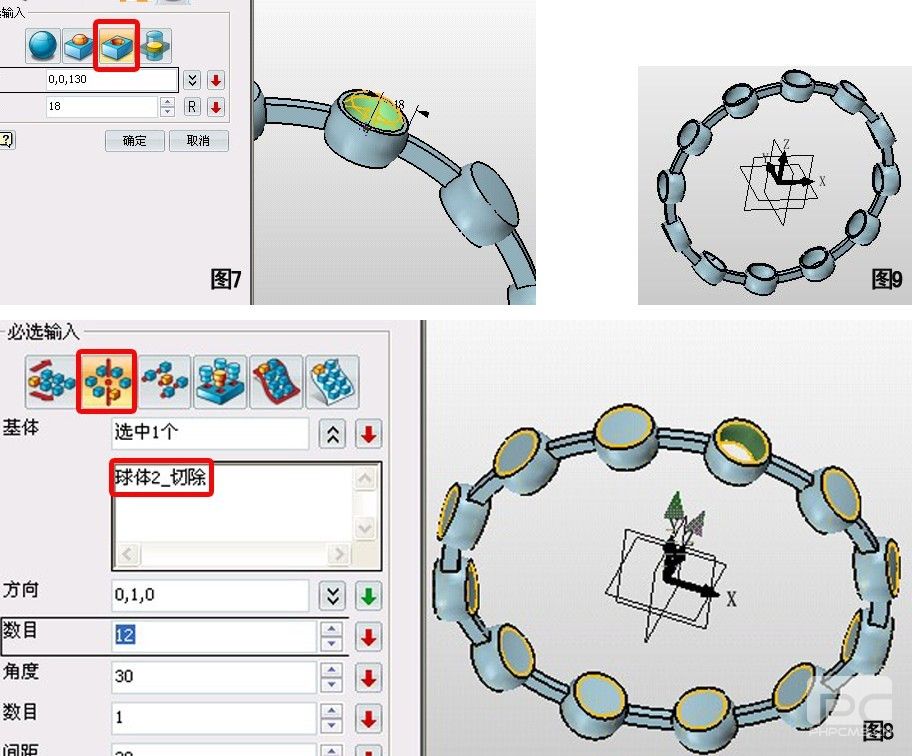

       接下來,點擊球體選項,創建球體,選擇減運算,參數設置如圖7。在屬性過濾器中選擇特征,然后選擇圓形陣列,基體選擇被切除的部位,其他參數設置如圖8,效果如圖9,中望3D的屬性過濾器對模型的屬性有著細致的劃分,建模過程中選擇適當的參數能得到事半功倍的效果。在XZ面建立草圖,畫圓,然后選擇拉伸工具的減運算,在實體中央部位開一條縫,如圖10的效果。



\



\

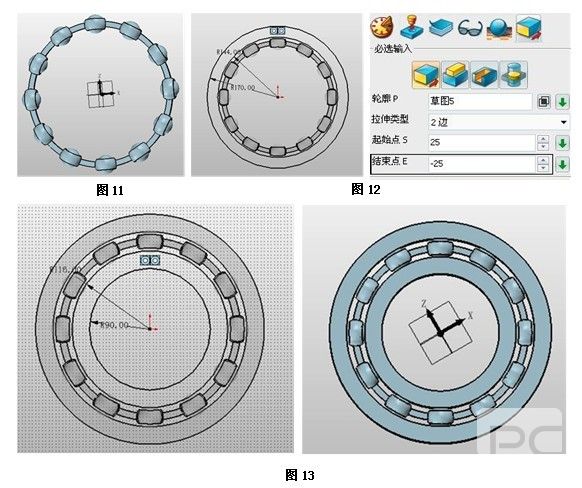

       接下來,按照圖1的繪制步驟繪制球體,半徑為17.6,并按圖2的步驟進行陣列,效果如圖11所示。然后在XZ面插入草圖,繪制兩個圓環,然后拉伸,參數如圖12,作為軸承的外圓環。然后用同樣的步驟繪制軸承的內圓環(圖13)。

\

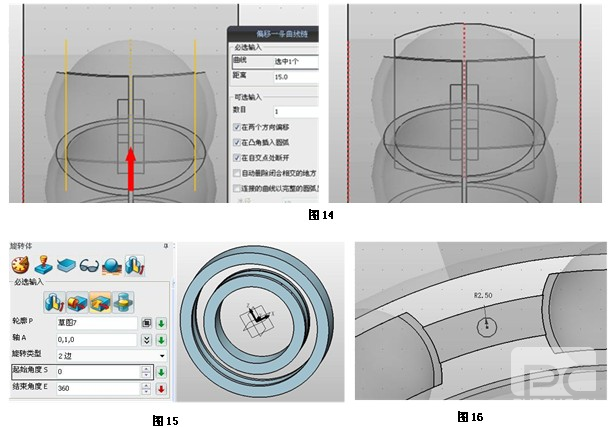

       下面在兩個圓環的中部開圓槽,首先在YZ面繪制草圖,點擊參考幾何體,將球體做曲線參考,并將參考線進行曲線雙向偏移,用圓弧功能連接參考線的頂點和偏移出來的直線,并進行修剪(圖14)。

       選擇旋轉工具的減運算,輪廓為圖14的草圖,軸為Y軸,參數設置及效果如圖15。接下來制作鉚釘,并在XZ面繪制草圖,如圖16。


       退出草圖后拉伸,起始、終止參數分別為+3.1、-3.1,選擇圓頂工具,邊界為拉伸后的圓柱體的圓面,高度為1.8,之后以Y軸為軸將鉚釘做環形陣列,最后對邊緣部分進行圓角處理。



\

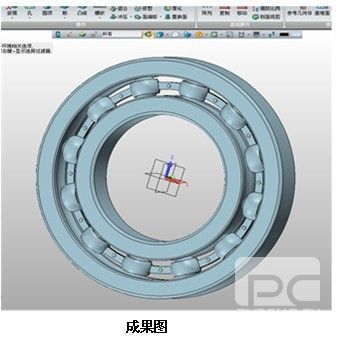

       至此,軸承的三維CAD模型便制作完畢,希望軸承行業的工程師能夠通過中望3D2012的高效CAD建模快速提高設計效率,也歡迎有興趣的朋友下載中望3D2012來學習一下CAD三維設計!

\
