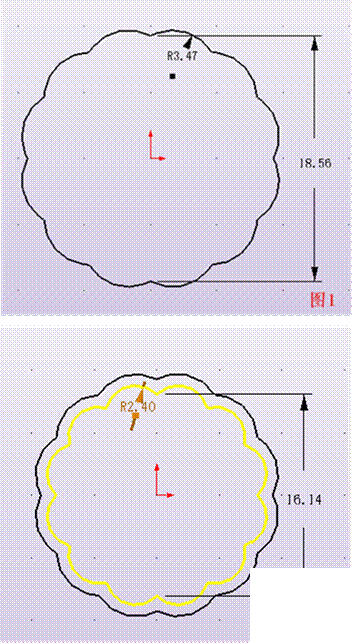

1、新建一個多對象的文件,命名為“中秋月餅”。創建一個新的零件,命名為“月餅”。插入草圖—選擇XY平面,進入草圖模式繪制草圖1,如圖1 所示。退出草圖。在這里提醒大家一個中望3D小技巧,此處可以先建立一個十二邊形,然后在邊上畫弧即可。接下來繼續插入草圖——選擇XY平面,繪制草圖2,如圖2 所示的圖形(黃色部分即為草圖2),退出草圖模式。

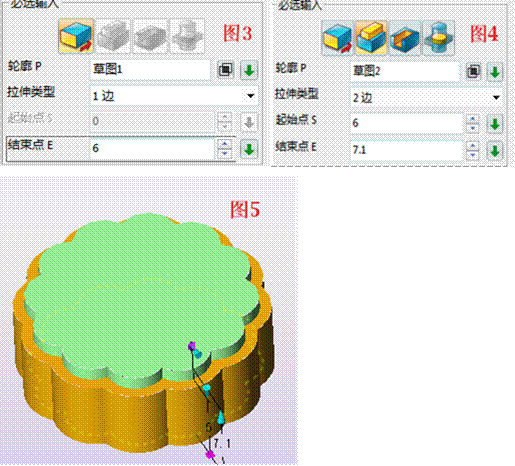

2、選擇造型—拉伸,輪廓選擇草圖1,拉伸類型為1邊,結束點設置為6,其余選擇默認選項,確定,參數如圖3所示。接著選擇拉伸命令,輪廓選擇草圖2,拉伸類型為2邊,起始點為6,結束點7.1,進行加運算,參數如圖4所示,效果圖如圖5所示。

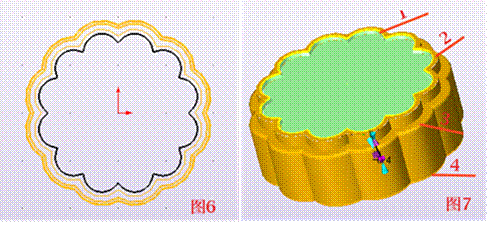

3、以圖5所示上表面為草圖基準面,進入草圖模式,繪制如圖6所示圖形。在這里,大家可以利用偏移曲線命令向內偏移2mm,設計效果會更好,退出草圖模式。選擇造型—拉伸命令,輪廓選擇草圖3,拉伸類型為1邊,結束點為-0.4。拔模角度選擇17度,效果如圖7所示,然而分別對圖7所示圖形的1、2、3、4各邊進行倒圓處理。

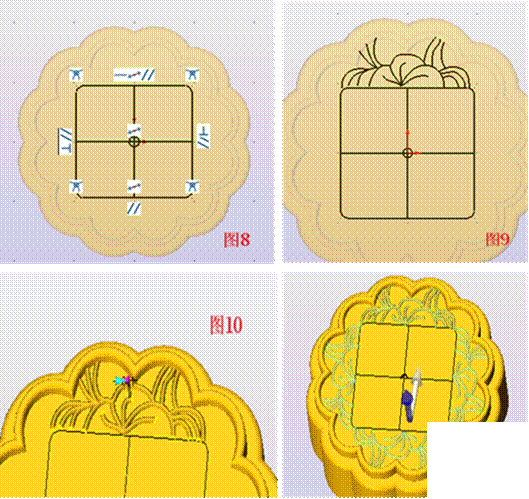

4、插入草圖,以圖7上表面為基準面(圖7 綠色部分),效果如圖8所示,退出草圖。繼續以上表面為基準面,進入草圖模式,繪制如圖9所示圖形。到了這一步,各位可以發揮自己的創意,利用中望3D的高效設計特點,制作屬于自己的個性花紋。
5、選擇造型—桿狀掃掠,選擇圖9所繪制的曲線,進行桿狀掃掠處理。效果如圖10所示,確定后選取剛創建的桿狀造型進行陣列操作,方向為Z軸,數目4,角度為90度,確定后如圖11所示。

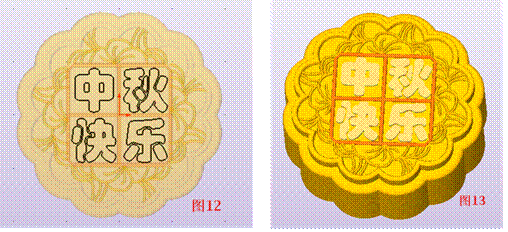

6、選取圖8所示的草圖4,同樣進行桿狀掃掠操作。建議相比花紋處的桿狀要粗一些,作品的效果會更精美。選取圖7處上表面為基準面插入草圖,繪制如下圖所示的字體“中秋快樂”,退出草圖,效果圖如圖12所示。選取造型—拉伸,以圖12所繪草圖為輪廓,拉伸類型為1邊,結束點0.5,拉伸出如圖13所示的造型。

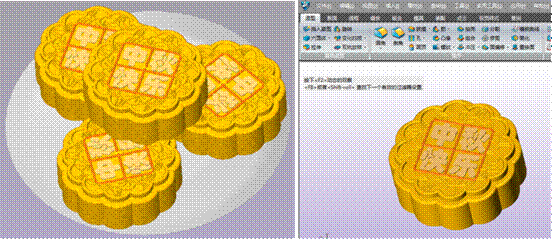

這樣,月餅的三維CAD模型便新鮮出爐了。該三維CAD趣味教程利用中望3D高效的CAD設計特點,使得整個CAD繪制過程非常簡易、快速。如果不滿足于簡簡單單CAD造型的朋友,也歡迎來參加中望技術社區征集中秋國慶祝福的活動,贏取100金幣兌換授權號等驚喜大禮!具體活動內容請看:http://www.gzxksb.com/community/thread-9728-1-1.html
