1. 自定義圖框

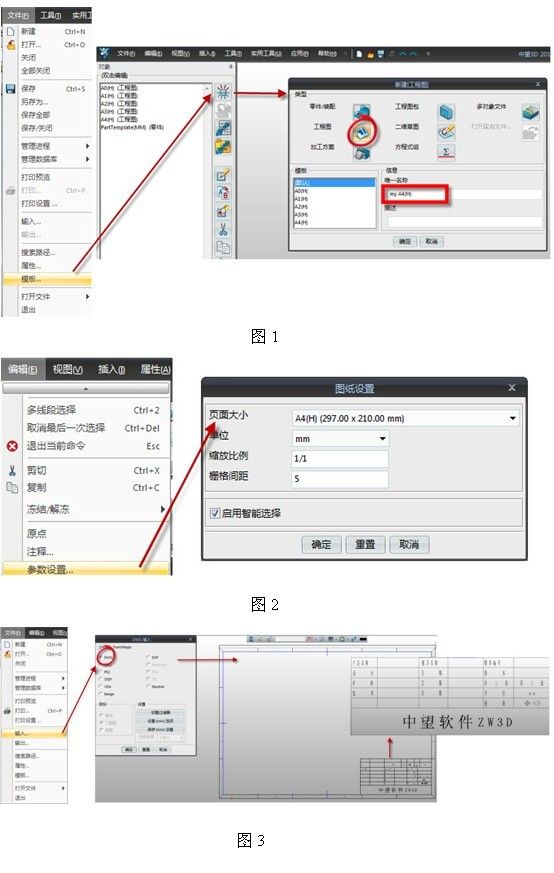

圖框是每張圖紙所必須的。在中望3D中可以使用常規模式,在工程圖模塊中繪制線條、添加文字、添加圖片等等操作來完成圖框,但這種做法的效率很低。對于公司來說,往往都已經在二維CAD,如中望CAD中已有了相關的標準圖框,如何直接利用而不需要重復勞動?中望3D給出了很好的解決方法——直接導入(圖1)!
首先,創建自己的模版并重命名,如my A4(H)(擴符中的H代表是A4橫向的圖紙),然后修改圖幅大小至所需尺寸(圖2)。
輸入先前已保存好的DWG圖紙并移動位置即可將已有的圖框模板方便地轉換為中望3D工程圖模板(圖3)。
2. 將樣條曲線轉換成直線和圓弧(圖4)
在模具設計或是機械設計中,往往會出現一些樣條曲線,同時這些樣條曲線所在的位置需要使用線切割加工(如模具中的鑲件或是電極)。但是目前大部分的線切割機床都無法識別樣條曲線。
目前在工廠常用的方法是由線切割操機員將DXF或是DWG圖紙放大,然后由人工一段一段地繪制直線或是圓弧(因為線切割機床只能識別直線或圓弧),盡量逼近樣條曲線。工作量大而且也有誤差。

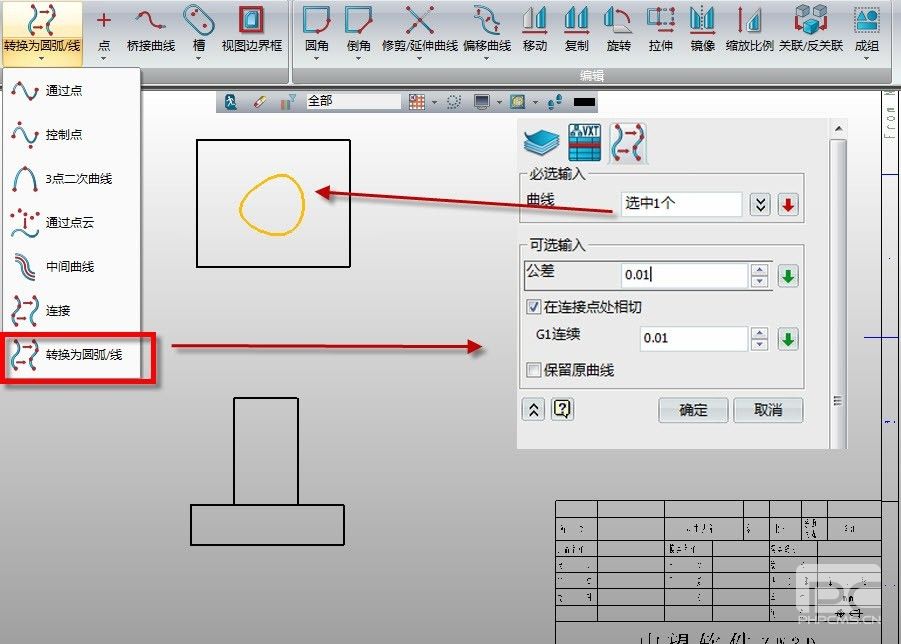

而在通過中望3D的“轉換為圓弧/線”功能便可輕松處理!通過這個功能,可將樣條曲線轉換為直線或圓弧,同時通過公差設定,能夠準確得得到所需精度的編程線條。
3. 快速標注
標注在出圖中是耗費時間最多的一項工作。在標注方面,中望3D能非常快速地做出基線標注、連續標注、坐標標注等標注類型,可以讓工程師的出圖效率大大提高。而且相關命令的操作非常簡便(圖5,圖6,圖7)。
4. 訂料尺寸
就機械設計或是模具設計而言,零件都需要進行加工。要加工則涉及到訂料的尺寸,訂多大的料才合適,才節約成本。如果零件是規則的矩形或是圓形,訂料尺寸會比較好計算。但是往往在實際設計過程中,零件大多是不規則的。對此中望3D提供了非常高效的解決方案,可以快速得出零件所需的胚料尺寸。同時此尺寸可以在出BOM表時自動得出,提高整個設計效率(圖8)。
5. 符號庫

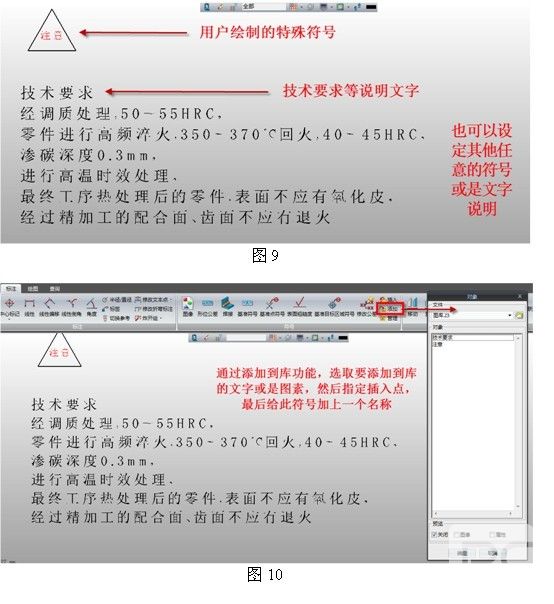

在二維CAD中,大家對塊應該很熟悉。塊在圖形繪制過程中有著非常重要的作用。那么在中望3D工程圖中是否有類似的功能呢?答案是肯定的。在中望3D中有符號庫的功能。用戶可以將工作中用到的技術說明、特殊符號等制作成符號,定義插入點,并加入到符號庫中(圖9,圖10)。

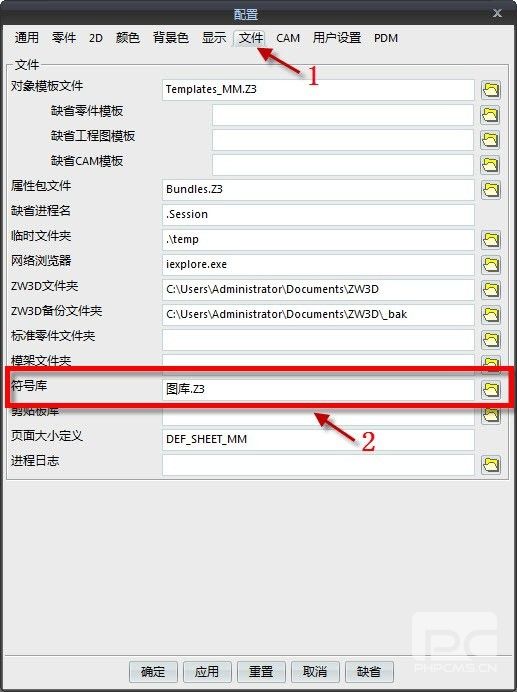

這些添加到庫中的符號都被保存在一個零件中,然后將此零件(范例中為“圖庫.z3”)保存到硬盤的任意位置。在配置選項中,將符號庫路徑指向保存的文件,則在以后任意的工程圖中使用“插入”符號的功能都能使用到先前已經創建好的符號或是文字說明,可以有效提高作圖效率(圖11)。
熟悉了中望3D的三維CAD工程圖技巧后,歡迎大家多學多用,才能更快速地掌握三維CAD軟件的操作,也歡迎大家來中望技術社區(www.zwcad.com/jishushequ)一起探討三維CAD的設計技巧,共同提升三維CAD設計能力!
