同時,用戶也可以利用中望3D獨有的“邊學邊用”功能,根據這個吹風機教程制作簡易的公司內部培訓資料,方便內部工程師的學習交流! 接下來就跟大家介紹一下吹風機三維CAD建模的思路吧!
一、繪制主體

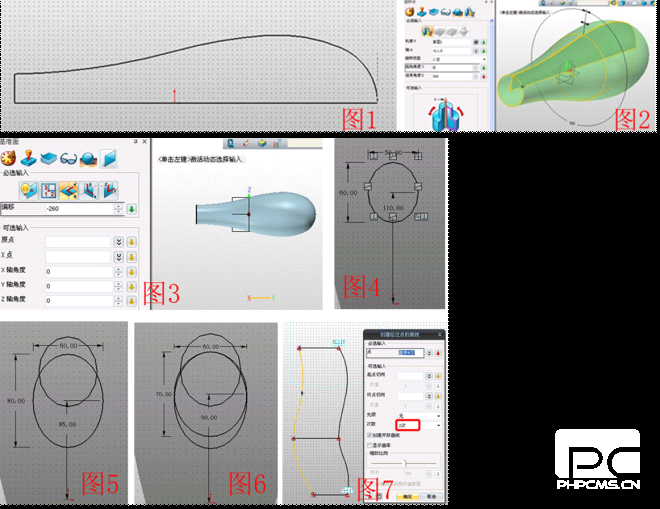

1、新建一個多對象文件,命名為“吹風機”。創建一個新對象,命名為“主體”。在YZ平面上創建草圖1,繪制如圖1所示的圖形,注意右側的圓弧部分要和垂直的輔助線相切,否則在后面的抽殼步驟無法成功;退出草圖,點擊旋轉功能,按照圖2所示進行旋轉,角度為0~360度。
2 、創建XY基準面,偏移為-260,如圖3,在此基準面上插入草圖2,繪制如圖4所示的橢圓;再次創建XY基準面,偏移-160,并在此基準面上建立草圖3,繪制圖5所示橢圓;在XY面建立草圖4,繪制圖6所示橢圓;在YZ面建立草圖5,點擊“通過點繪制曲線”,按照圖7所示進行連接,此處的曲線可以根據需要的造型進行連接。

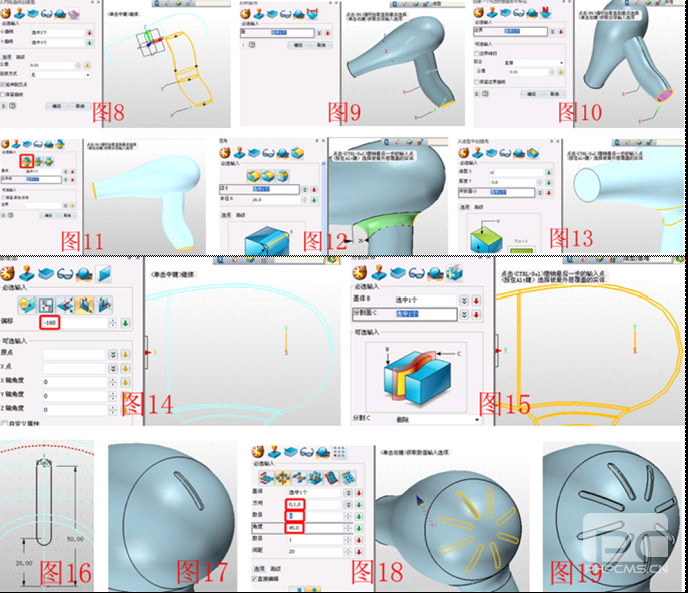

3、點擊插入曲線列表,將圖7中的兩條曲線分別命名為曲線列表1、2,點擊曲面——U/V曲面,U線選擇曲線1、曲線2,V線選擇草圖2、3、4,此時形成的曲面是反向的,點擊翻轉曲面將曲面翻轉,如圖9;點擊N邊形面將曲面兩端封閉,如圖10;點擊組合—加運算,將圖11所示的兩部分組合,對連接處做圓角處理,如圖12,點擊抽殼,開放面為圖13所示的圓面,其他參數如圖。
4、創建XZ基準面,偏移-160,如圖14,點擊造型—分割,基體為主體造型,分割面為基準面,如圖15,在XZ面建立草圖5,繪制圖16所示的圖形,退出草圖點擊拉伸—減運算,拉伸草圖5,效果如圖17,將屬性過濾器置為特征,點擊陣列—圓形,基體為拉伸后減去的部分,方向為Y軸,數目為8,角度為45,如圖18,效果如圖19。

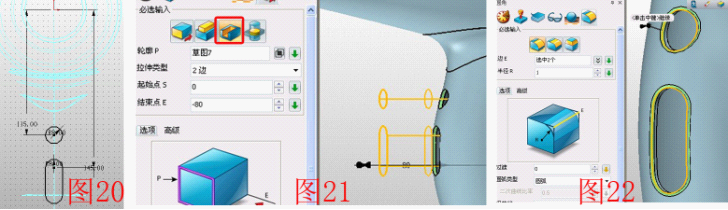

5、XZ面插圖草圖6,繪制圖20所示的圖形,并用拉伸—減運算拉伸此草圖,如圖21,再對拉伸后的邊緣做圓角處理,如圖22,此時主體部分完成,退出零件編輯,返回到多對象文件界面。
二、繪制按鈕
1、創建新對象,類型為 零件/裝配,命名為“裝配”。在繪圖區單擊右鍵,選擇“插入組件”,選擇已完成的“主體”,位置為(0,0,0),確定。再次在繪圖區單擊右鍵,選擇“插入組件”,在文本框輸入“按鈕”,新建一個零件,插入位置為(0,0,0)。在管理器中選擇“按鈕”組件,在彈出菜單中選擇“編輯零件”,進入零件編輯模式。

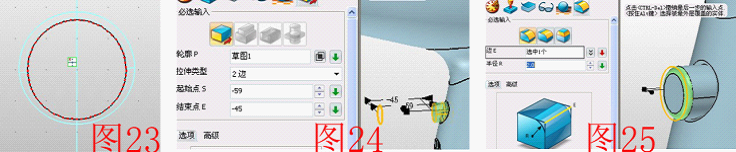

2、在XZ面插入草圖7,以主體手柄上的圓孔為參考曲線,繪制圓,如圖23,拉伸此草圖,參數如圖24,并進行圓角處理,如圖25。

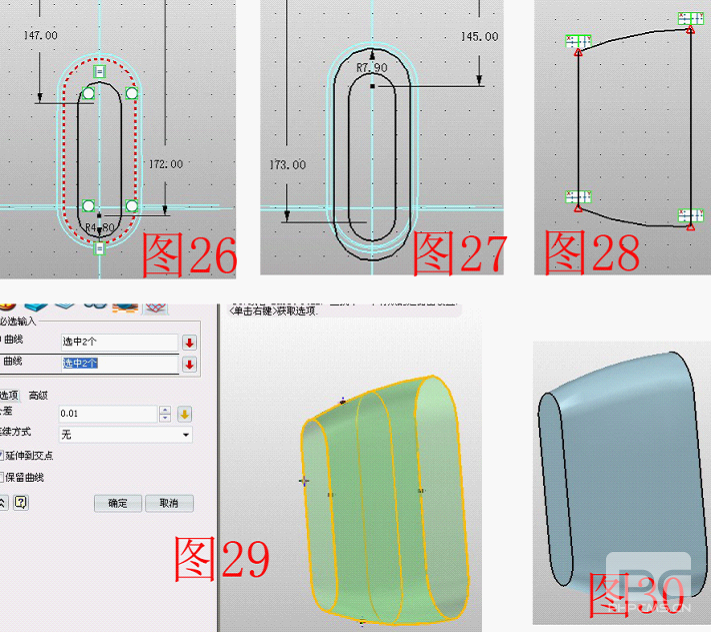

3、 在XZ面插入草圖8,繪制圖26所示的槽,建立XZ基準面,偏移-25,在此基準面上建立草圖9,繪制如圖27所示的槽,在YZ面建立草圖10,將兩個槽形圖用兩段弧線連接,如圖28,退出草圖,插入曲線列表,將草圖10的兩段弧線命名為曲線列表3、4。點擊U/V曲面,U線選擇草圖8、9,V線選擇曲線列表3、4,如圖29,曲面兩段用N邊形面修補,如圖30

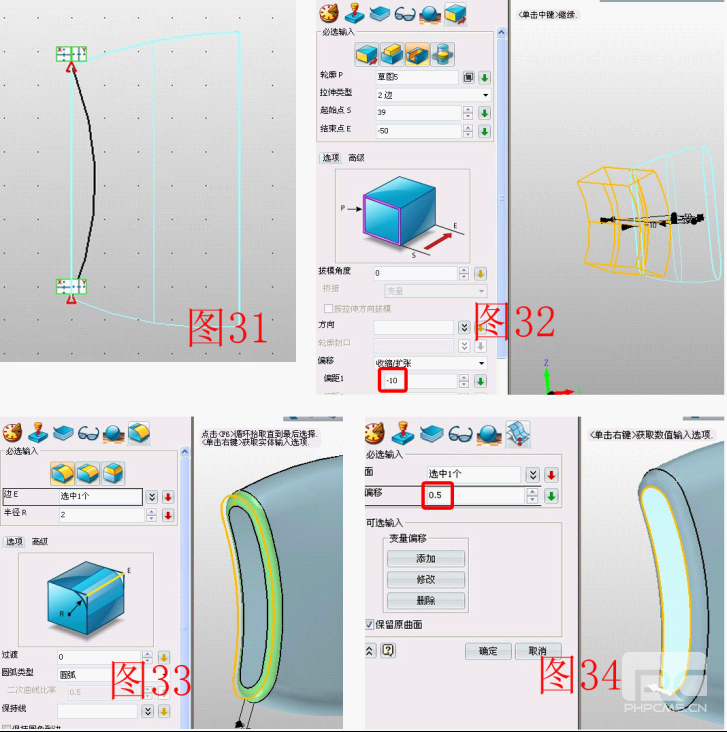

4、在YZ面插圖草圖11,將圖31所示的兩段用弧線連接,用拉伸—減運算拉伸草圖11,偏移-10,參數如圖32,將圖33所示的邊做圓角處理,點擊面偏移,將圖34所示的高亮面偏移0.5,并將其先隱藏。

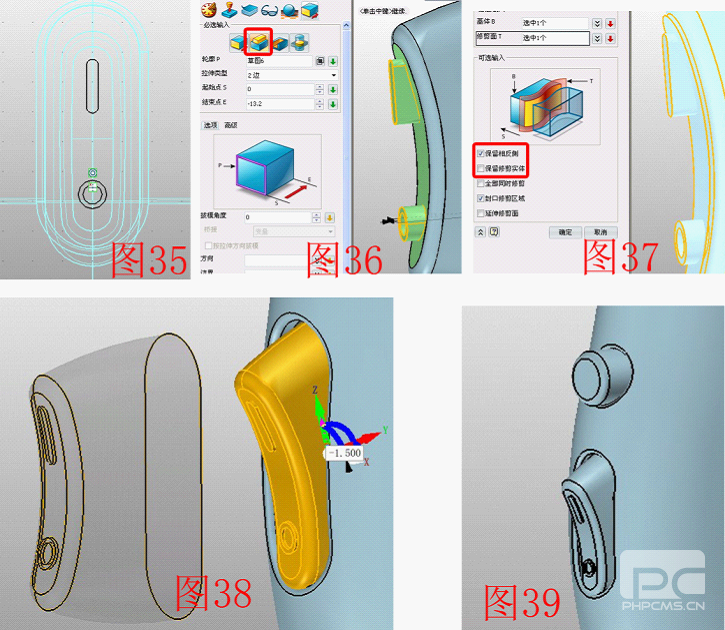

5、 在XZ面插圖草圖12,繪制圖35所示的圖形,并用拉伸—加運算拉伸草圖12,如圖36。將隱藏的偏移面顯示出來,點擊修剪,基體為拉伸后的造型。修剪面為偏移面,注意參數的選擇,如圖37。點擊移動—動態移動,將按鈕的造型移動到適合的位置,調整適當的角度,如圖38,效果圖如圖39。
三、繪制吹風機的電線

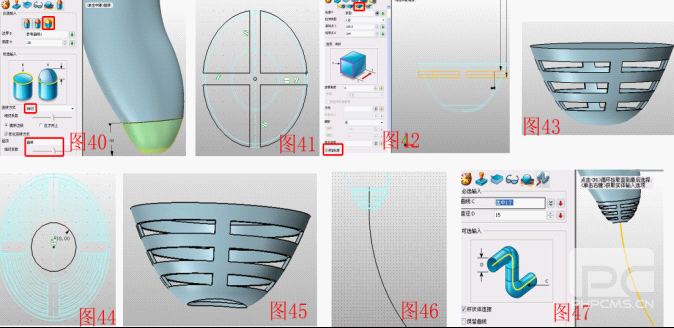

同理插入組件“電線”并進入編輯狀態。將手柄下方的橢圓面的邊設成參考線,并作圓頂處理,參數如圖40,在XY面插入草圖13,繪制如圖41所示的圖形,用拉伸—減運算拉伸草圖13,參數如圖42,注意選擇保留輪廓的選項,然后再做兩次拉伸的減運算,效果圖如圖 43,注意最后一次拉伸去掉保留輪廓的選項。在XY面插入草圖14,在圖44所示的位置繪制圓,用拉伸—減運算拉伸效果如圖45,在YZ面插圖草圖15,繪制圖46所示的弧線,點擊桿狀掃掠,曲線選擇圖47中的高亮弧線,直徑為15。
四、繪制吹風機網部分

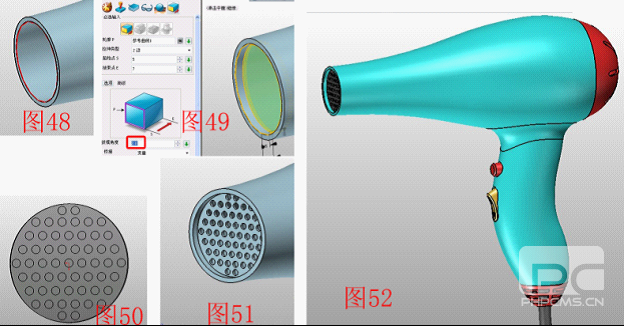

再次插入組件“網”并進入編輯狀態。將出風口的邊設成參考曲線,如圖48,拉伸此參考曲線,參數如圖49,在拉伸體的圓面上插入草圖16,繪制圖50所示的圖形,并用拉伸—減運算拉伸草圖16,如圖51。在視覺樣式—面屬性中設置各個部分的顏色,最終效果圖如圖52。
至此,用中望3D的“多對象文件”功能就方便、輕松地繪制出吹風機的三維CAD模型了!對于設計、生產小家電公司,可以在中望3D技術交流專區免費下載該中望3D圖紙,http://www.gzxksb.com/community/thread-9881-1-1.html!
