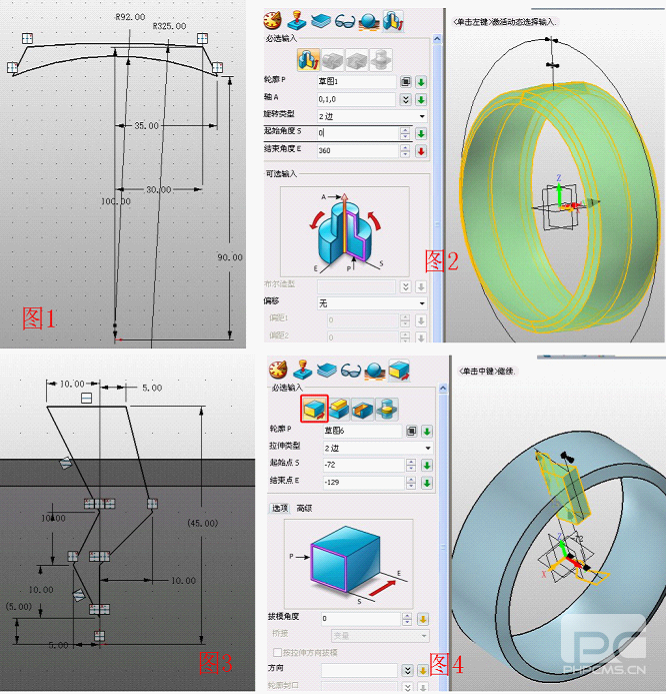

首先在YZ面創建草圖1,繪制圖1所示的圖形,點擊旋轉命令,輪廓為草圖1,軸為Y軸,如圖2。在XY平面插入草圖2,繪制圖3所示的圖形(輪胎的花紋可以根據需要自行設計),退出草圖。點拉伸,選擇基體,輪廓為草圖2,起始點和結束點的設置如圖4。

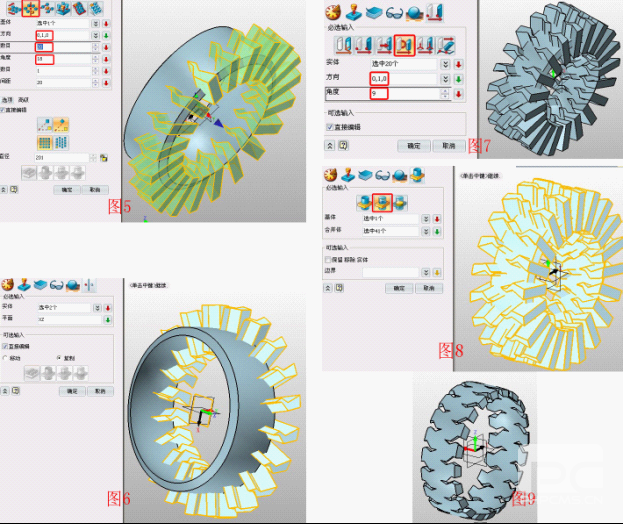

點擊陣列—圓形,基體為拉伸后的造型,方向為Y軸,數目為20,角度為18,如圖5;點擊鏡像,實體為圖6所示的高亮部分,平面為XZ;點擊移動—繞方向旋轉,實體為鏡像后的造型,方向為Y軸,角度為9,如圖7所示;點擊組合—減運算,基體為圓環,合并體為陣列和鏡像后的造型,如圖8所示,效果如圖9。

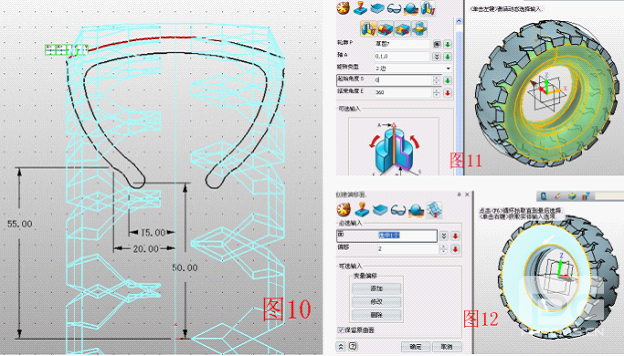

在XY面插入草圖3,繪制如圖10所示的圖形,退出草圖后將草圖3繞Y軸進行旋轉,如圖11;點擊曲面—面偏移,面選擇圖12所示的高亮部分,偏移值為2,之后點擊隱藏,先將偏移出的面隱藏。

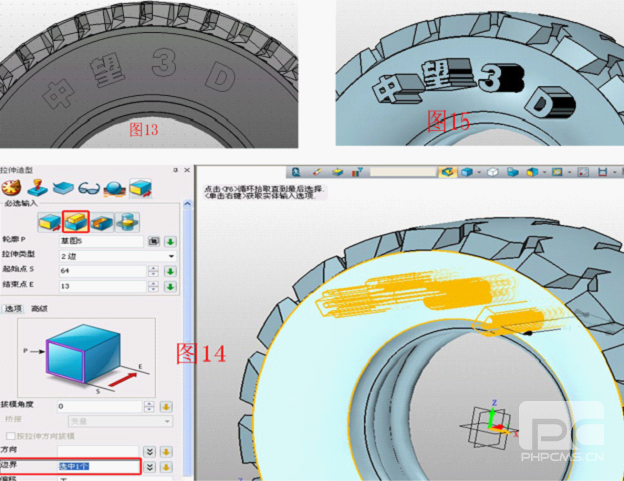

下面在輪胎側面添加文字。在模型表面創建文字,在很多建模過程中用得到,利用中望3D很容易實現。首先在XZ面插入草圖4,點擊文字,打上“中望3D”四個字,如圖13,此時的文字是無法直接拉伸的,點擊編輯—炸開,選擇“中望3D”四個字后確定,此時的文字就可以進行處理了;點擊拉伸,輪廓為草圖4,參數如圖14,注意“邊界”選項點擊圖14高亮部分的面,效果如圖15。

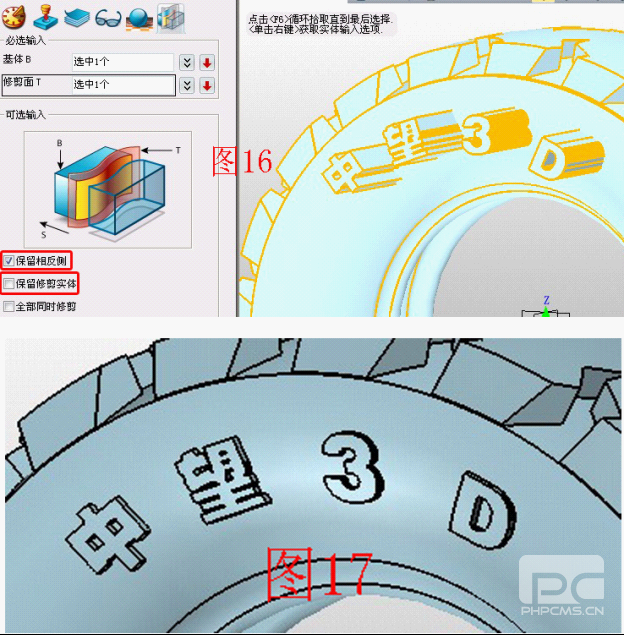

點擊顯示實體,將隱藏的偏移面顯示出來,點擊造型—修剪,基體為拉伸后的文字,修剪面為偏移面,如圖16,注意紅框部分的選擇,效果如圖17。

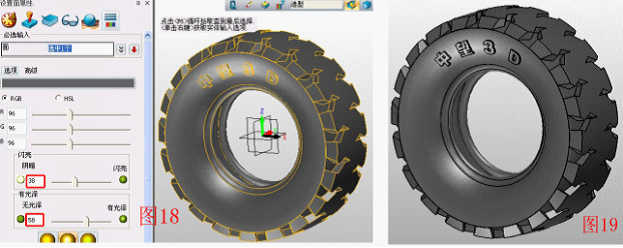

點擊視覺樣式—面屬性,參數如圖18,當然輪胎的顏色和相關的參數可以根據需要設置,最終效果如圖19。
通過以上三維CAD教程,你也可以快速地掌握中望3D繪制輪胎CAD模型的方法,輪胎行業的朋友們也可以來中望技術社區中望3D交流區下載該教程的三維CAD圖紙,分享交流三維CAD設計經驗。同時,也可以通過中望3D獨有的“邊學邊用”功能,制成公司內部培訓教材,提高內部管理效率。
