中望3D是國內領先的CAD軟件廠商中望公司推出的高端三維CAD軟件,擁有非常強大的三維CAD實體造型功能。中望公司于近日推出中望3D 2013Beta版,更新改進了很多實用的新功能,其中包括工業設計中,常常用到的纏繞造型到面的功能應用。該功能也是中望3D 2013的新功能之一,下面小編帶大家一起探討此功能在實際設計中的應用。

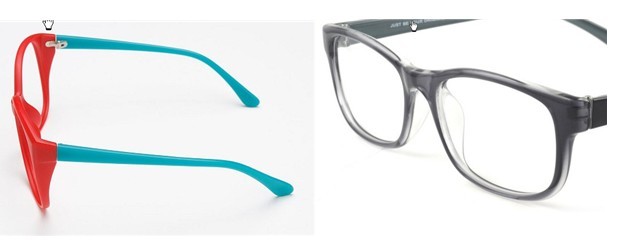

       以眼鏡的曲面設計為例,講解纏繞造型到面的功能應用。

\

       在這些設計的時候,初始可能還是平面的設計,后續如何輕松地轉化成想要的曲面效果呢?在中望3D 2013中,我們可以輕易地把實體的造型投影到任意的曲面上。下面用一個簡單的例子來展示該軟件的功能。

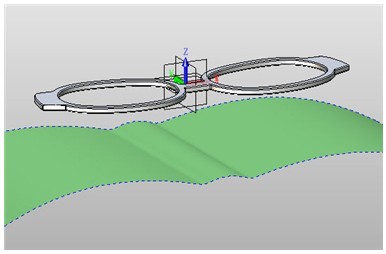

       我們第一步先把這個實體纏繞到下面這個曲面上,看看做成眼鏡框的效果。



\



       中望3D 2013中只需要用一個功能:纏繞實體到面。先在操作界面上尋找該功能。如下圖:



\

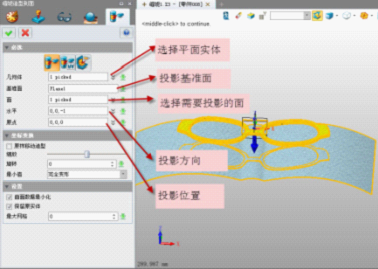

       點擊進入后設置內部參數,如下圖:



\

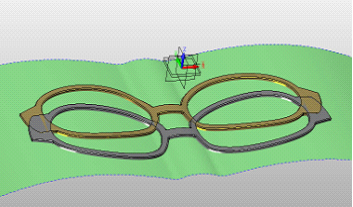

       我們可以看下效果如何:



\



       如果僅滿足于上面的效果,那么完全不夠,因為眼鏡是一個系列的,或者您希望做一個大點的眼鏡,那么就不是一個簡單的比例縮放了。在中望3D 2013軟件中,完全可以通過參數的設置完成想要的細節修改。



\

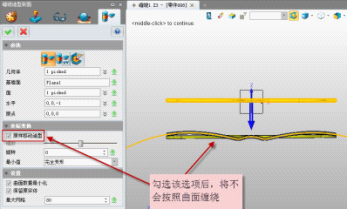

       修改造型比例,按照以下設置:



\



       完成以上設置后,將會生成不同比例的眼鏡框,如下圖:



\

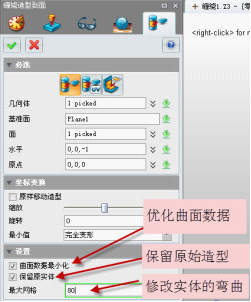

       可能您覺得這個外觀還不夠完美,希望能再彎曲一下,可按照以下操作:



\

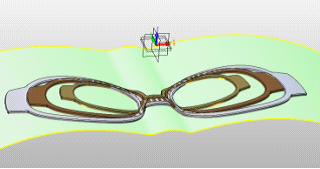

       大功告成,下面就是修改彎曲后的效果:



\



       從上圖您看到,完成設計后的實體的所有面都是跟曲面的方向是一致的,達到了預期設計要求效果。

       通過實體案例分析,中望3D 2013纏繞造型到面的應用,在工業設計過程中,是個非常實用的功能亮點。中望3D 2013能夠滿足設計師們的工業設計需求,加快產品的CAD\CAM設計速度,迅速將設計師的想法概念完美的展現。小編接下來會繼續為大家介紹更多的CAD/CAM設計亮點,方便開闊大家的設計視野。免費下載試用,請登錄http://www.zwcad.com/product/zw3d2013.html
