手表是一種日常生活用品，在當今社會非常普及。但很少人知道手表外框是用什么軟件，怎么繪制出來？下面以繪制手表外框?yàn)槔ㄟ^(guò)用新版的中望3D 2013草圖功能，演示如何應用到手表行業，幫助手表設計師用最簡單的方法，快速完成手表CAD草圖繪制。

       在繪制圖中，相信所有CAD程師都能體會到草圖功能的重要性，做一個產品建模都需要反復做不同的草圖來作為拉抻旋轉的基本線框。所以在做草圖的時候能減少選擇命令和點擊的操作，通過單個命令實現多種操作，這樣的方便快速效果都是每一個CAD工程師所要追求的。

草圖繪制

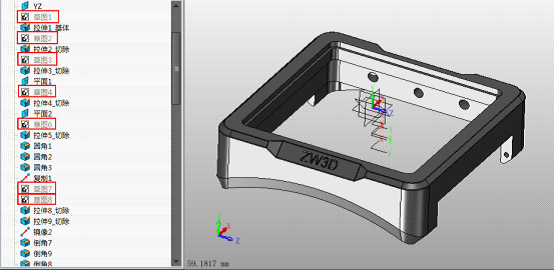

       如上圖示，再?gòu)?fù)雜的產品都是通過做不同的草圖進行各種拉伸、旋轉等實體操作來得到最后的產品外觀，手表外框也不例外。

       1.通過一個繪圖功能繪圖功能就能實現如下圖所示手表外框的草圖線框繪制:



i3

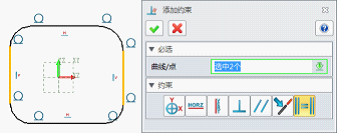

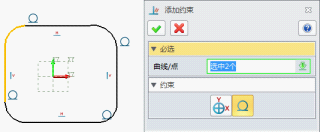

       2.在完成手表外框基本線框的繪制后就可以添加所需的約束關系，通過添加約束功能i4就能根據所選的對象智能的選擇相關的約束關系：



i5   \

i6 \





       不再需要重復點選不同的約束命令來進行約束操作。

i7



       3.通過智能標注i8完成最后手表外框的尺寸標準。



i9  i10

\



       以繪制手表外框?yàn)槔?，通過上面的三個步驟，就能完成常見的草圖操作。當然，除了草圖功能，中望3D還可以支持手表行業完成更多的創新設計，能可以幫助CAD工程師將自己的創意構思快速完成轉化，從而提高產品從設計到制作加工的效率。
