中望3D 2013版根據實際使用需求,在原有版本的基礎上增加了新的進退刀方式,且將進刀與退刀分開,單獨設定并能互相復制,提供這種靈活的進退刀方式:

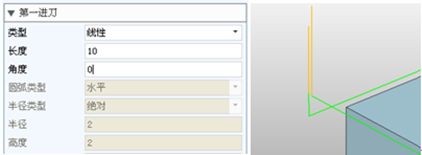

1.直線進退刀:適用從需要從外部進退刀的粗精加工方法,由長度和角度控制,參數設置如下圖:

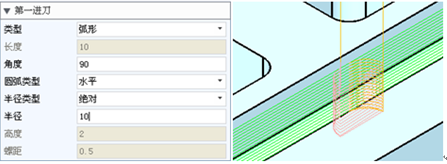

2.圓弧進退刀:適用于類似于型腔側壁的加工,輸入參數為圓弧半徑和圓弧方向,如下圖所示:

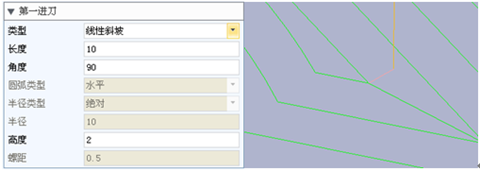

3.傾斜直線進退刀:適用于零件硬度不高情況下,型腔開粗或型腔底面精加工,由長度、高度、角度來控制,參數設置和刀路軌跡如下圖:

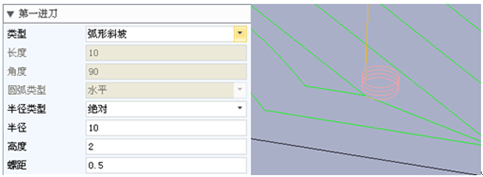

4.傾斜圓弧進退刀(螺旋線進退刀):適用于零件硬度較高情況下,型腔開粗的加工,由圓弧半徑、螺距、高度、圓弧方向控制:

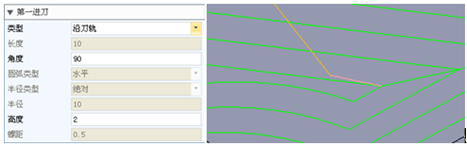

5. 沿刀軌方向進退刀:適用于對加工表面質量要求較高或者高速加工,由角度和高度來控制參數,效果如下圖:
從上面圖文操作可以看出,中望3D2013版提供了強大的進退刀功能,讓編程員可以隨心所欲,做出更加合理的刀路,對減少刀具損耗,提高表面加工質量非常有效。整體而言,中望3D是一款高端CAD\CAM一體化的設計軟件,通過進退刀功能操作的應用,能夠縮短企業CAM編程周期,加快產品的CAD\CAM一體化完成。
中望3D免費CAD/CAM下載
中望3D是國家工信部推薦的軍工企業三維CAD/CAM軟件首選品牌,是一款高性價比的三維CAD/CAM一體化軟件,造型、模具、裝配、逆向工程、鈑金、2-5軸加工等功能模塊一應俱全。具有兼容性強、易學易用等特點,讓3D設計加工更加輕而易舉,為企業提供三維CAD/CAM正版化解決方案。免費下載中望3D 2013(www.zwcad.com/product/zw3d.html),贏取激活號,咨詢熱線4008-336-663。
