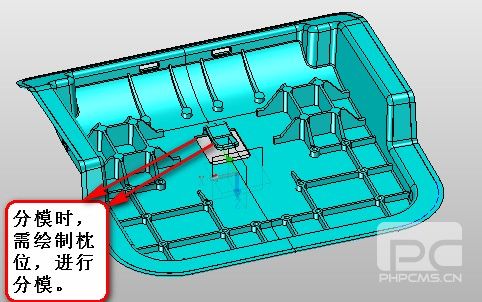

案例一:分模時,需要為此繪制枕位,以滿足設計需求。常規方法設計枕位,需要三步,拉伸----修剪-----縫合。
對此應用中望3D模具設計中的補孔功能,則能一步到位,智能進行補孔,操作步驟如下:

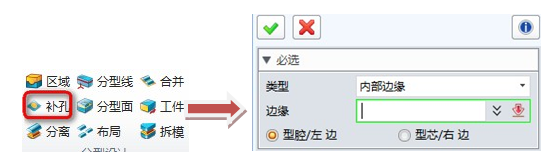

執行補孔命令,彈出對話框,選取邊緣,如下圖:

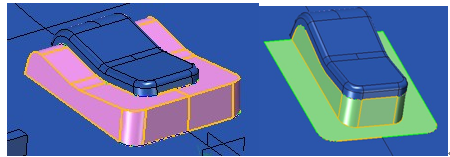

可根據設計需要選取分型類型,直接修補分型孔。型芯、型腔兩種形式,自由選取,操作簡單,滿足產品設計分型需求。如下所示:
案例二:

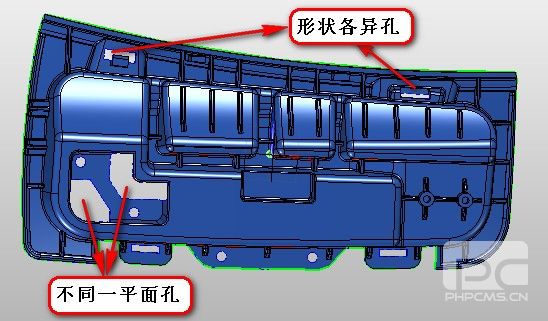

中望3D的修補分型孔,不但能滿足上述要求,而且也能滿足各類型的孔,如下復雜孔的創建,如果按普通建模方式,創建分型面,步驟繁瑣,需要多個命令配合使用,如繪制輔助線、修剪,拉伸方向控制、縫合等,而且生成的分型面,若間隙過大,還不易拆模等問題。如下圖所示:在分型設計過程中,都需要對其進行創建分型面。

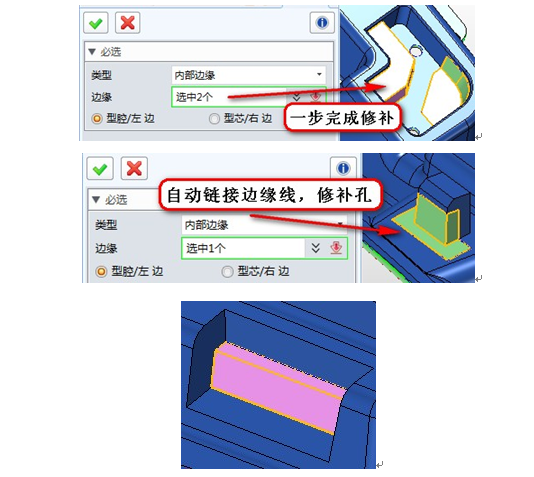

則可以通過中望3D,模具設計中的補孔功能智能修補。達到分型設計要求。如下圖所示:
通過以上實踐案例分析可得知,中望3D引用模具設計中的補孔功能,它能方便、智能的幫助工程師提高分型設計效率與準確率,能更快速地投入生產,極大降低成本,響應市場需求的變化對模具設計生產周期的影響,保證設計-加工更加快速地實現。為此,中望3D也為大量這類型需求的客戶,提供了CAD/CAM解決方案。值得注意的是,中望3D 2013最新版本中加入的直接輸出到“3D打印機”(Print3D)的功能,該功能讓用戶能夠非常方便快捷地與3D打印機交互,對比傳統模具制作,企業可以更快成型出模,大大節省了企業的制作成本。想要學習三維CAD設計的朋友,也可以下載該免費圖紙http://www.gzxksb.com/community/thread-10861-1-1.html),結合中望3D的易學易用,更快速掌握模具的分模設計。
