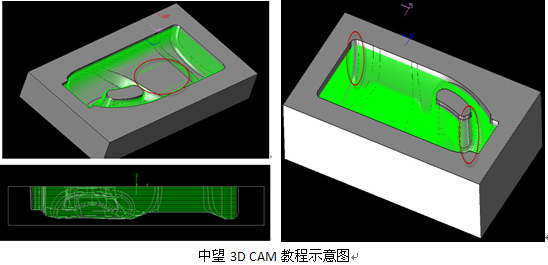

熟悉CAM加工的工程師們都知道,通常情況下,如果用等高刀路加工面,會導致平坦的區域加工不到位,就像下面左圖中的紅色區域,無法加工完整,因為整個刀路是在Z軸方向均勻的;但是如果換一種加工方式:平行銑削加工面,又會有另外一種問題出現:在加工的一些角落,會有加工不夠均勻的情況(如下右圖)。
在中望3D,可用角度限制精加工功能完美解決以上的兩者難題。下面我們來看看,中望3D如何實現此快速解決操作:

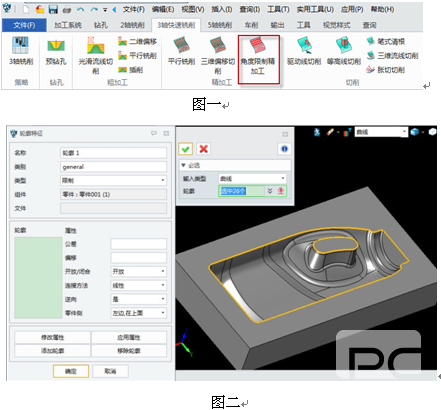

1、在菜單欄加工中點擊該工序工序命令(如下圖一,)在特征中插入限制輪廓和零件(下圖二);

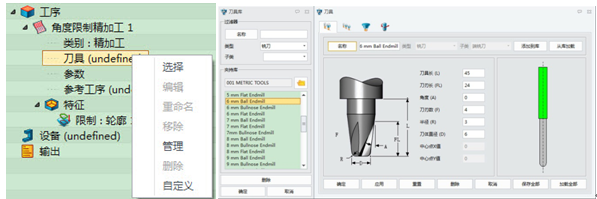

2、選擇刀具

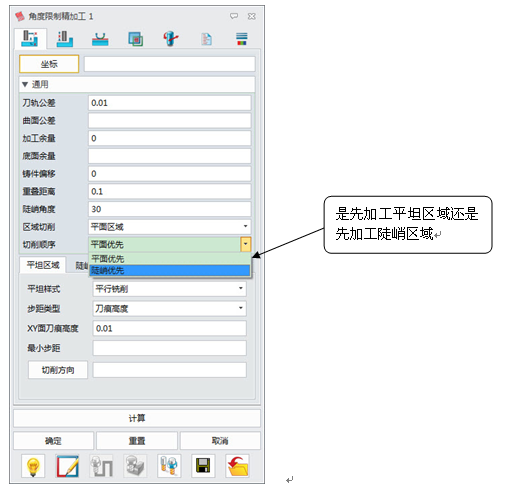

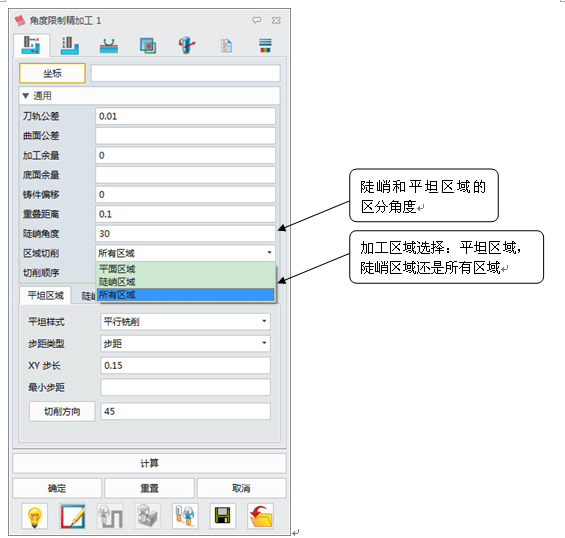

3、根據實際情況設置選擇加工區域:

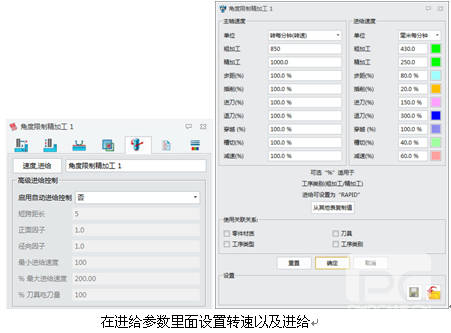

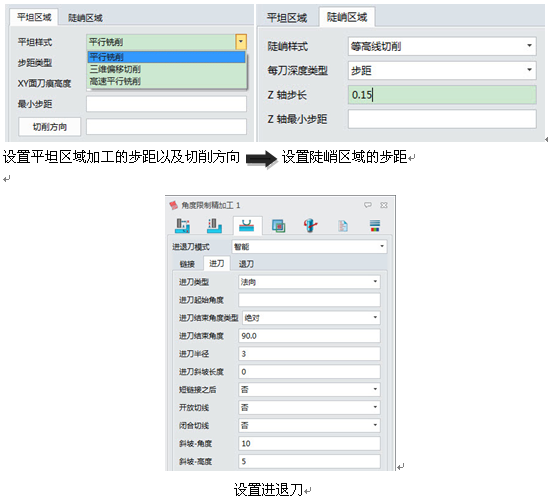

4、設置參數

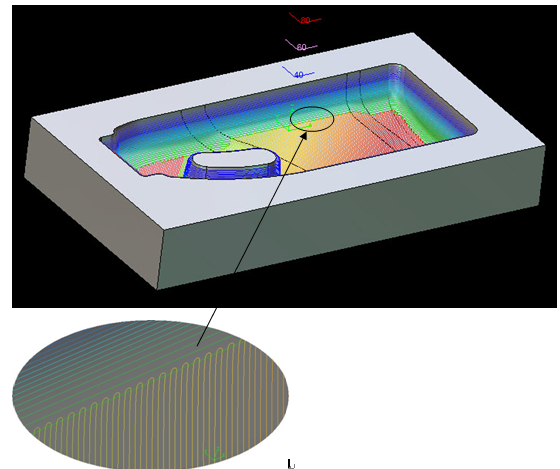

這樣就可以算出整個面的加工刀路,完美加工陡峭以及平坦區域。
通過以上的操作方式,設計工程師們可以很輕松的用中望3D實現得到理想的尺寸,減少不必要的損耗,提高CAM工作效率。值得注意的是,中望3D推出最新手把手式的教程培訓(http://www.gzxksb.com/community/thread-10773-1-1.html),提供最快上手、最簡易的學習模式,讓初學者短期內從入門到精通,嫻熟掌握一門三維CAD軟件技術。同時,中望3D2013新增了直接輸出到“3D打印機”(Print3D)的功能,讓用戶方便快捷地通過3D打印進行打樣、質量檢查,降低企業生產成本。
關于中望3D 三維CAD/CAM軟件
中望3D是國家工信部推薦的軍工企業三維CAD/CAM軟件首選品牌,為企業提供高性價比的三維CAD/CAM正版化解決方案,造型、模具、裝配、逆向工程、鈑金、2-5軸加工等功能模塊一應俱全。高效兼容其它三維CAD軟件、集成豐富零件庫、易學易用、提供全新學習教程和行業三維CAD圖紙免費下載,讓你更輕而易舉地掌握三維CAD設計和CAM加工編程。立即下載最新版本www.gzxksb.com/product/zw3d.html,申請免費三維CAD/CAM&3D打印技術培訓。咨詢熱線: 4008-336-663
