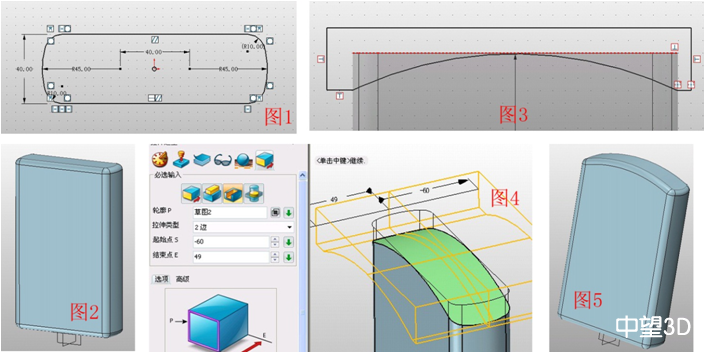

1、在XY面插入草圖1,繪制如圖1所示的圖形;退出草圖,拉伸草圖1,拉伸長度為200,點擊圓角,給邊做半徑為6的圓角,如圖2;在XZ面插入草圖2,繪制圖3所示的圖形,點擊拉伸--減運算,輪廓為草圖2,如圖4,并將邊緣做半徑為6的圓角,如圖5。

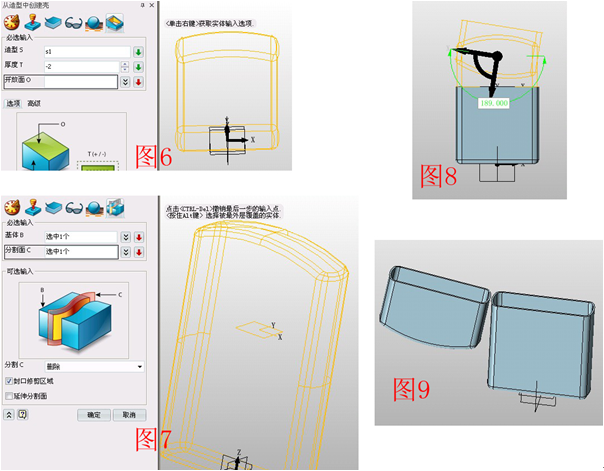

2、點擊抽殼,選中造型,厚度為-2,如圖6;插入XY基準面,偏移距離為120,點擊分割,選中造型,分割面為XY基準面,將造型分割為兩部分,如圖7;點擊移動---動態移動,如圖8所示,通過角度和距離的移動,將上部分移動到如圖9所示的位置。

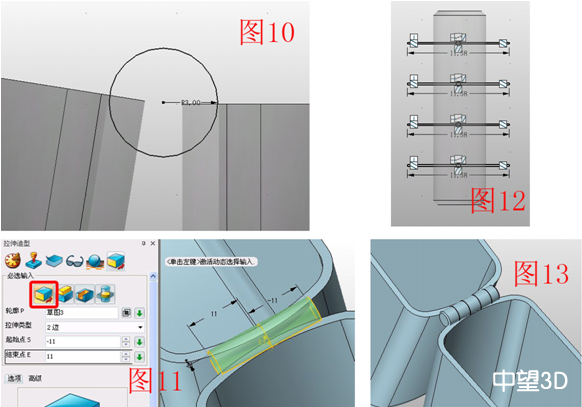

3、在XZ面插入草圖3,在圖10所示的位置繪制半徑為3的圓,并拉伸草圖3成圓柱,參數如圖11,注意選擇拉伸中的“基體”選項;隱藏外殼,在XY面插入草圖4,繪制圖12所示的4個矩形,點擊拉伸--減運算,拉伸草圖4,顯示隱藏的部分,效果如圖13。

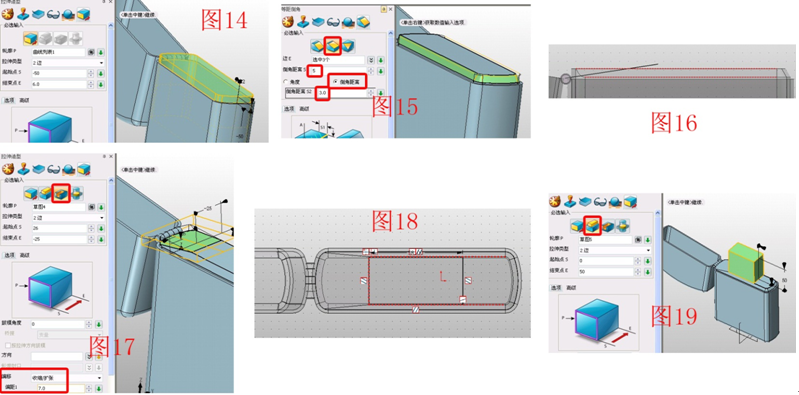

4、以殼的內邊緣為輪廓拉伸一個實體,參數如圖14,注意拔模角度為-0.5,這樣實體和殼之間就會有微小的縫隙;點擊倒角--不對稱倒角,對實體的上邊緣倒角,參數如圖15;在XZ面插入草圖,繪制一條線段,如圖16,退出草圖,點擊拉伸--減運算,拉伸這條線段,注意偏移、偏距的選擇,如圖17;在XY面插入草圖5,繪制一個矩形,如圖18,拉伸草圖5,參數如圖19,注意選擇加運算。

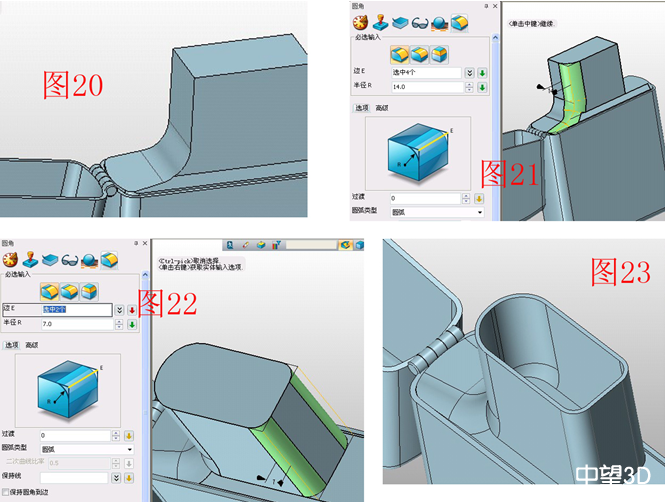

5、圖20所示位置倒圓角,半徑為15;在圖21所示的位置倒圓角,半徑為14,之后再倒另一側;在圖22所示的位置,倒兩個邊的圓角,半徑為7,之后將此造型抽殼,厚度為-1.5,開房面為頂面,如圖23。

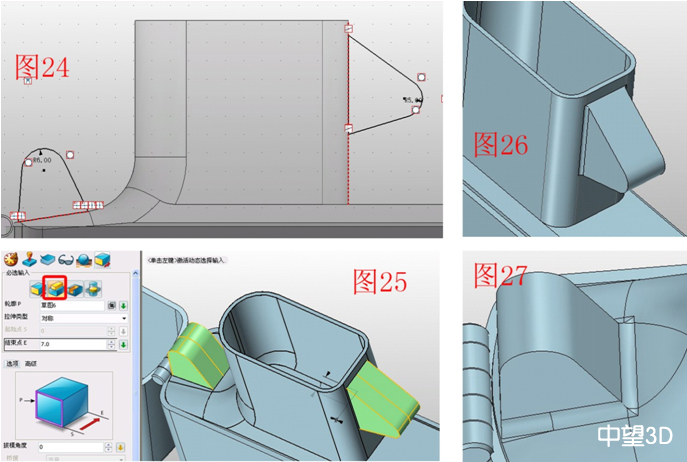

6、在XZ面插入草圖6,繪制圖24所示的圖形,用拉伸的加運算拉伸草圖6,拉伸類型為“對稱”,結束點為7,如圖25;分別對圖26、27所示的位置倒圓角,半徑分別為1、2。

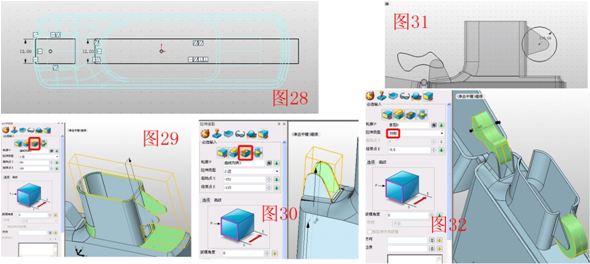

7、在XY面插入草圖7,繪制圖28所示的矩形,參數如圖;用拉伸的減運算分別拉伸草圖7兩個矩形,參數如圖29、30;在XZ面插入草圖8,繪制圖31所示的圖形,拉伸草圖8,拉伸類型為“對稱”,結束點為5.5,如圖32。

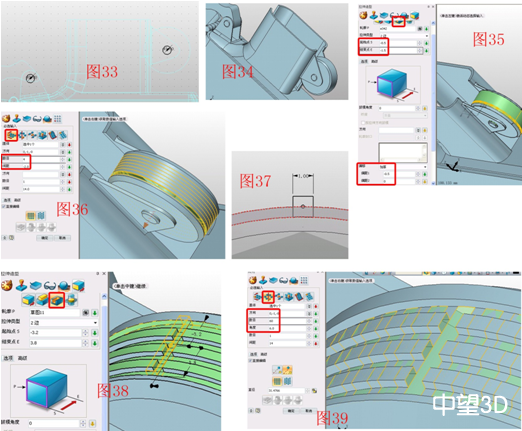

8、在XZ面插入草圖9,在圖33所示的位置繪制半徑為3的圓,拉伸草圖9,拉伸類型為對稱,結束點為8,對拉伸后的圓邊倒角,距離為0.5,對轉輪的邊倒角,距離為1.2,如圖34;點擊拉伸減運算,輪廓為轉輪的倒角邊,參數如圖35,注意偏移類型和距離的選擇;點擊陣列--線性,將屬性過濾器設置為“特征”,基體選擇圖35中減去的部分,其他參數如圖36;在XZ面插入草圖10,繪制圖37所示的矩形,點擊拉伸減運算,拉伸草圖10,參數如圖38;再次點擊陣列--圓形,對減去的部分進行圓形陣列,參數如圖39。

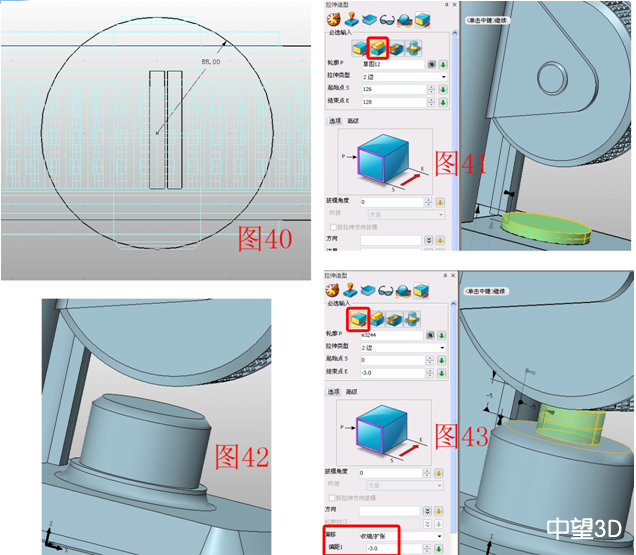

9、在XY面插入草圖11,繪制半徑為8的圓,如圖40;點擊拉伸加運算拉伸草圖11,參數如圖41;對柱體的底邊倒圓角,半徑為1.5,以柱體的上邊緣為輪廓再次拉伸,拉伸高度為8,偏移選擇“收縮/擴張”偏距為1,對拉伸體的上邊緣倒角,距離為1,如圖42;用相同的方法拉伸打火石,參數及效果如圖43。

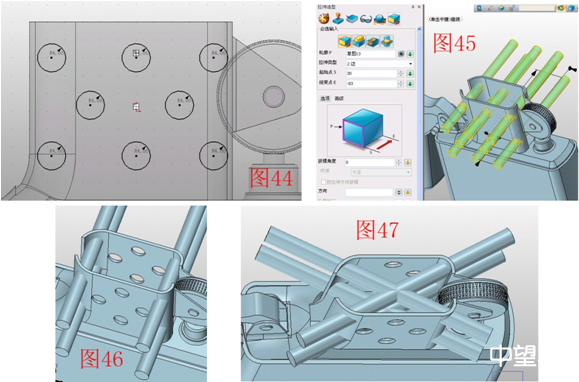

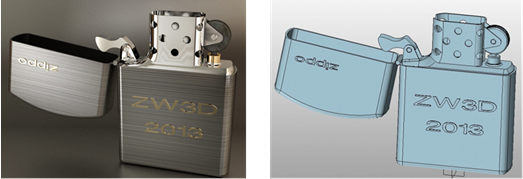

10、XZ面插入草圖12,繪制半徑為4的8個圓,如圖44;點擊拉伸--基體,拉伸草圖12,如圖45;點擊組合--減運算,減去中間的4個圓柱,如圖46;點擊移動--動態移動,調整另外4個圓柱位置,如圖47,再次用組合減運算減去。最后可以用文字工具在打火機的外殼上打上字即可,效果圖及渲染圖如下。
至此,ZIPPO打火機就完成了所有的三維CAD建模過程,中望3D簡潔的操作流程,可以幫助想實現二維CAD設計升級的用戶們,可以更低的門檻熟悉3D設計,現在中望3D也提供最新的“手把手式”學習教程(http://www.gzxksb.com/community/thread-10773-1-1.html),由熟悉中望3D、Proe(NX)、Solidworks的三維CAD技術專家奉老師親自指導編制,更貼近初學者的三維CAD學習需求!
