1.關鍵字快速搜索調用功能增強
在裝配中經常碰到調用標準件的情況,要到標準庫中逐層查找比較麻煩費勁,當然我們也可以進行搜索的要逐一敲入零件信息。中望3D2013 SP新版的零件庫中的關鍵字搜索功能,對比以往版本極大地提高了設計師的工作效率,以調入BOM表中的2型六角螺母為例,如圖1。

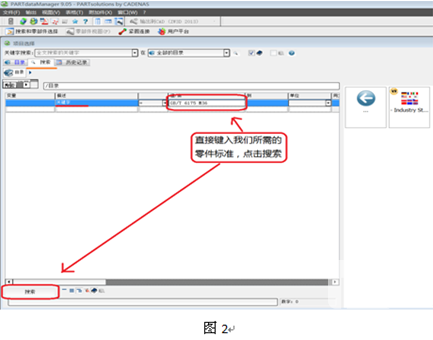

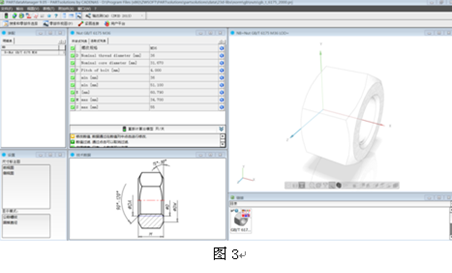

打開零件庫項目選擇界面,選擇搜索,描述直接選擇關鍵字,在值選項里直接鍵入我們的零件標準就可快速查找出所需的標準件,一步到位,節省了工作步驟,如下圖2、圖3:
2.快速替換功能有效升級
當我們?cè)谝粋€(gè)已裝配零件中,發現某個標準件不符合設計要求時,無需刪除零件重新調用可以利用中望3D 2013 SP新版升級后的替換功能快速替換。在應用命令下打開零件庫找到替換命令。如下圖4:
點選替換,選擇要替換的標準件,點擊中建確定,進入零件庫界面選擇新的零件導入裝配中。運作靈活簡單,人性化操作非常明顯。
3.自制零件庫功能增強
大家知道,在復雜的機械設計中會存在許多標準件,CAD設計師希望從零件庫的分類列表中找到某一個標準件,直接選取一個型號插入到設計中;并把自己設計的常用零件作為自定義零件保存在零件庫中,這樣就可以避免重復設計某個零件,提高CAD設計工作效率。

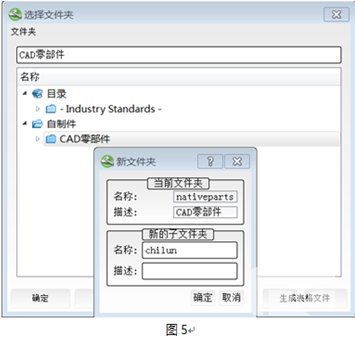

把自己設計的常用零件作為自定義零件保存在零件庫中,這個功能在中望3D2013 SP新版中充分體現出來:先打開或調入我們要導入的零件,在應用命令下打開零件庫找到自制零件庫,插入零件。進入零件庫自建零件庫界面創建子零件文件夾,點擊確定導入零件。如下圖5:

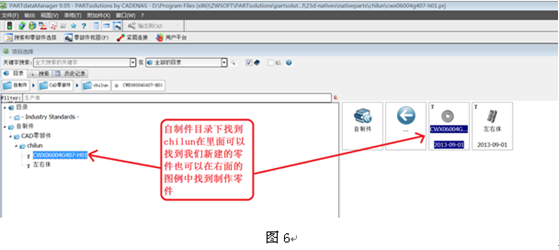

設計師在下次工作時可以直接調入避免重復設計某個零件,這樣可大大提高工作效率和縮短操作步驟,省卻了從零開始設計。如下圖6:
中望3D 2013 SP版本全新升級的離線零件庫Partsolutions,使用的是世界級專業標準件庫,它包含了11個國家的國際標準,在豐富設計工作素材的同時,大大提高了設計師們的工作效率,同時,值得注意的是,配合中望3D2013 SP版的發布,中望3D邀請業界資深三維CAD/CAM專家奉老師,親自編導中望3D2013全新“手把手教學”的教程,并且開設專家培訓欄目(http://www.zwcad.com/community/thread-10773-1-1.html),根據不同層次的學員,即時互動、解答用戶學習中望3D2013 教程的疑問,特別對于沒有或者已有三維CAD設計基礎的二維CAD工程師而言,奉老師的企業實踐+院校教學經驗,制定的學習方法更具針對性!
關于中望3D 三維CAD/CAM軟件
咨詢熱線: 4008-336-663
中望3D是國家工信部推薦的軍工企業三維CAD/CAM軟件首選品牌,為企業提供高性價比的三維CAD/CAM正版化解決方案,造型、模具、裝配、逆向工程、鈑金、2-5軸加工等功能模塊一應俱全。高效兼容其它三維CAD軟件、集成豐富零件庫、易學易用、提供全新學習教程和行業三維CAD圖紙免費下載,讓你更輕而易舉地掌握三維CAD設計和CAM加工編程。立即下載最新版本,申請免費三維CAD/CAM&3D打印技術培訓。
