手機后蓋是手機非常主要的外觀組成部分,也是最直接影響消費者對一部手機喜好的判斷部件,對于此部件的建模設計,常用的命令有拉伸、拔模、倒圓角、抽殼等,下面讓我們來看看三維CAD軟件中望3D如何能滿足三星手機進行后蓋的快速建模設計,協助手機工程師們高效完成設計工作。
1、第一步:打開中望3D,新建文件并命名為“Samsung5830I后蓋”。

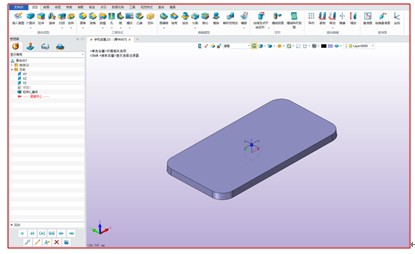

2、第二步:草繪產品最大外形輪廓線,拉伸實體操作,得到如下圖形,
3、第三步:四周倒R7圓角

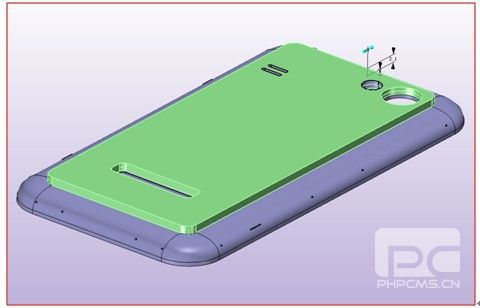

4、第四步:做頭部小編特征;草繪需要切除的外輪廓線,拉伸做減布爾預算即可,如圖所示:
5、第五步:依照上圖特征,做抽殼操作,設置產品肉厚為2mm:
至此,基本完成了產品的外形設計,后續進行產品內部機構設計,內部機構設計簡要主要包含以下兩個方面:
1)手機后蓋跟其他件之間的配合及裝配
2)電子零配件的裝配等內容
手機內部機構的設計在中望3D中主要通過草繪卡扣外形-拉伸進行加減布爾運算等相關造型命令進行內部機構創建

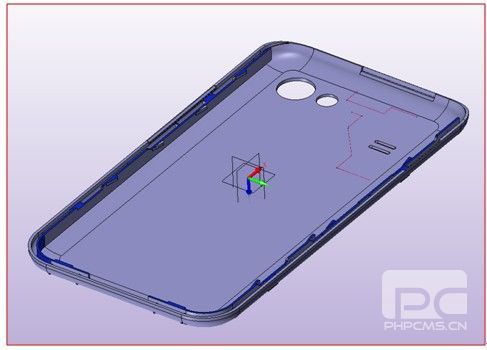

得到如下圖形:
防水倉的特征及類似特征繪制,在中望3D中是很方便的
1)桿狀掃描功能:

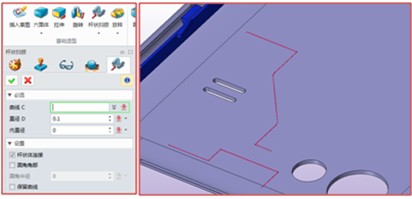

繪制需要做防水的路徑,點擊桿狀掃率功能,設置直徑等內容,點擊√:
值得強調的是,針對經常用到的拉伸功能,對比其他三維軟件,中望3D有更加方便的設計方法:

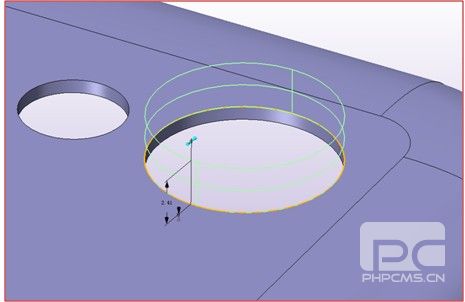

1)支持輪廓邊拉伸:直接點選特征邊緣,可以進行邊緣的特征設計:

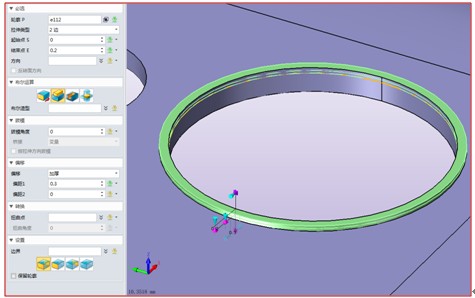

也可以設置加厚后其他選項,快速得到所需特征:

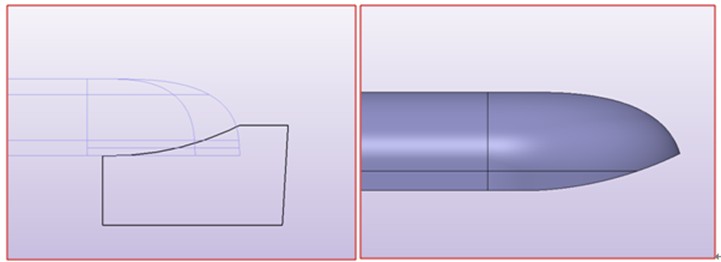

2)支持面拉伸命令:直接點選需要拉伸的面即可,無需參照輪廓:

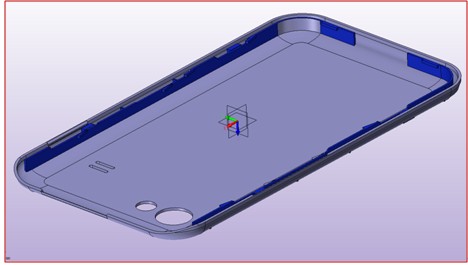

最終得到我們所需的后蓋產品初步三維圖形:
通過演示使用得知,該手機后蓋的建模設計其實不復雜,任何三維CAD軟件都能完成,但中望3D相對其他軟件會更加簡便快速,有興趣的朋友們可以通過中望3D官網免費下載試用,初學者也可以在中望3D論壇下載這款手機后蓋的三維CAD圖紙(http://www.zwcad.com/community/thread-11354-1-1.html),對照著中望3D 2013SP新版教程,更快掌握三維CAD設計。
