開關插座,是為家用電器提供電源接口的電氣設備,也是辦公樓電氣設計中使用較多的電氣附件,它與人們生活、工作有密切的關系。目前,市面上流行很多創意插座,其中多角度插入式的積木插座備受歡迎,日前有網友投稿,用三維CAD軟件中望3D繪制創意積木插座,并分享相關建模過程,由小編整理分享給大家。
積木插座利用正方體六個面來進行設計,旋轉的拼接插座,改變了原來插座的固定使用方式。多面旋轉的組合方式讓插座使用方便,多角度的使用方式輕松解決了無法同時使用多個插頭的問題。與之匹配設計的三維CAD軟件,要求不僅要高效率,也要有“創意”功能。在進行該產品的3D建模設計步驟并不難,用到的命令有草圖減運算、創建旋轉插頭特征、倒圓角等功能,中望3D在建模中,對比其他國外三維CAD軟件的復雜化操作,充分體現出它的快捷靈活。下面我們來看看如何用中望3D快速建模設計:

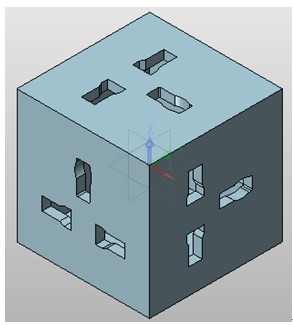

第一步,首先創建方盒并抽空,在其中的一個面上插入插槽口草圖:
有些國家的插槽口標準是不一樣的,有圓形的,也有方形的。在這里我們使用中望3D草圖全參數設計的方法來定義插槽口的形狀,可便于后面修改,以適應不同國家的標準。
第二步,拉伸草圖減運算,然后在其它四個面復制插槽口特征:
我們也可以在其它四個面做出不同國家標準的插槽口,這樣就變成萬能轉換插座啦。

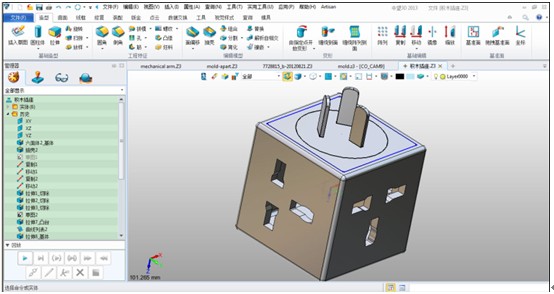

第三步,創建旋轉插頭特征,并與插座外殼分離:
讓插座外殼與旋轉插頭分離,這樣才可以實際進行模具設計,批量生產。
最后一步,倒圓角,潤色,整個積木插座設計便完成了。

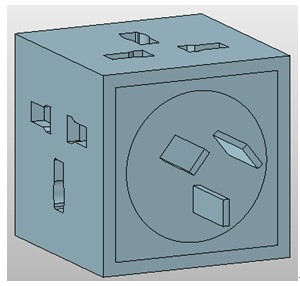

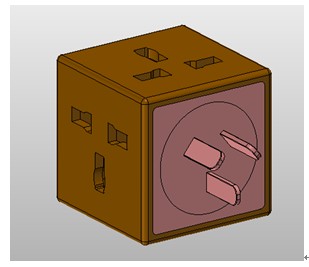

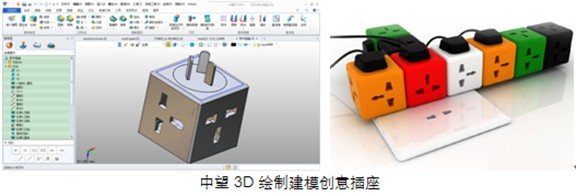

最終效果圖如下:
插座在三維建模設計并不復雜,但實際操作設計,需要軟件的強大快速建模能力,確保效率的提高。中望3D在建模繪制過程中,表現出靈活便捷的操作特點。如果想要進一步了解如何通過中望3D繪制更多的產品設計,可以到三維CAD專家奉老師的培訓欄目——跟奉老師學3D,奉老師針對該功能的行業應用提供了全面的視頻教程和圖紙資源(http://www.gzxksb.com/community/thread-11778-1-1.html),與專家互動交流,幫助大家快速掌握3D設計并實際投入工作中。
