中望3D用車鎖配件二維工程圖轉三維CAD建模
在鎖業產品制造過程中,對于操作模式往往會有三種情況:1、客戶提供一張圖片,進行建模生產;2、給一個實物量著尺寸進行建模;3、提供一張二維圖紙數據,照著線條進行建模。
無論那一種情況,在企業生產中都講究效率,尤其是第三種情況,若能高效利用二維圖紙,將減少在三維草圖過程中的繪制,給我們企業建模生產帶來巨大的方便與快速。其實在產品建模過程中,是可以有效運用三維CAD軟件的優勢發揮更大的效率,國內知名三維CAD軟件中望3D,不僅建模功能強大,而且高度兼容其他三維CA的軟件,下面我們來看看中望3D是如何實現快速將二維圖紙數據轉換三維CAD建模運用的。如下圖,以車鎖為例,客戶提供的車鎖配件產品二維圖紙在建模過程中,則可以通過中望3D的圖紙導入功能,進行導入操作。

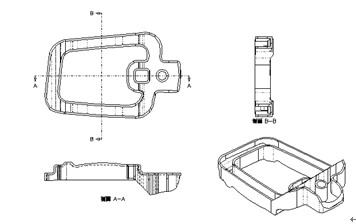

車鎖具二維工程制圖

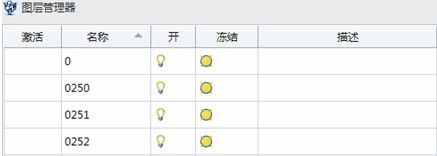

步驟一:在中望3D中新建建模圖檔,輸入客戶提供的DWG圖,若想對導入進來的二維圖紙,整潔、易于調取,則可以通過中望3D里的圖層進行管理,如下圖所示:需要時可把圖層進行打開與凍結。

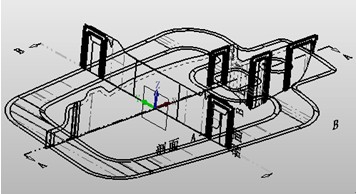

步驟二:對導入進來的鎖具圖紙,不但可以進行圖層管理,還能進行視圖的旋轉擺放,便于建模過程中需要的輪廓的運用,如下圖所示

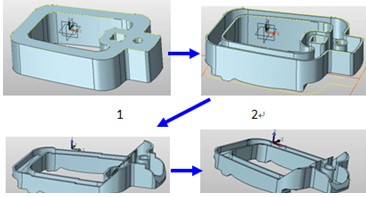

步驟三:通過中望3D的拉伸功能,對需要的輪廓進行選取拉伸,并將三個視圖拉伸出來的模型,進行布爾運算,將多余的部分,進行裁剪,最后得到我們所需要的鎖具產品造型。如下成型圖所示:
導入二維CAD圖紙數據,在實際產品三維建模設計中,應用廣泛。它能方便、智能、高效的幫助我們建模,從而解決在繪制草圖過程中的繁瑣與失真。中望3D相比其他三維CAD軟件更加快速便捷,省卻復雜的命令操作。另外不僅支持二維數據的導入建模表現尤為出色,而且能滿足工程師們對于CAM加工、分析、裝配,制造等環節而且能夠實現數據交換,能解決由于零件修改造成模型生成失敗的問題,并能兼容打開其他軟件格式例如UG、Catia的圖紙數據,中望3D為大量這類型的客戶,提供了CAD/CAM一體化整體行業解決方案。如果想要進一步了解如何通過中望3D繪制更多的產品設計或下載免費本文鎖具圖紙,可以到三維CAD專家奉老師的培訓欄目——跟奉老師學3D交流探討,( http://www.zwcad.com/community/thread-12694-1-1.html),奉老師可在線解答網友問題,幫助大家快速掌握3D設計并實際投入工作中。
