2013年每個月，中望3D的技術粉絲都跟大家分享了很多實際工作中的三維CAD/CAM實例教程，為迎接2014年的到來，小編將通過中望3D這款三維CAD軟件，分享“青銅爵”的三維建模思路。爵是中國古代一種用于飲酒的容器，也是古代皇帝對貴戚功臣的封賜，預祝大家在工作上“加官加爵”。

\

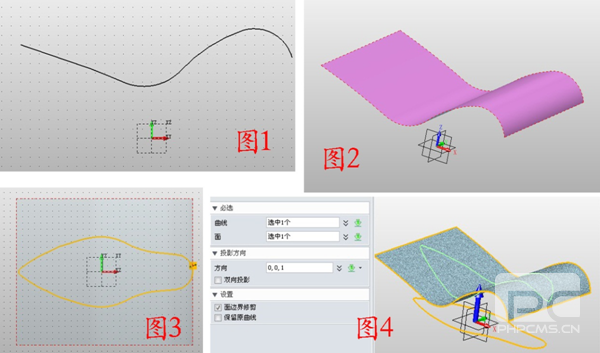

       一、在XZ面插入草圖1，繪制圖1所示的曲線，退出草圖點擊拉伸，拉伸類型為對稱，拉伸60，成曲面，如圖2，在XY面插入草圖2，繪制圖3所示的圖形，點擊線框—投影到面，將草圖２投影到曲面上，如圖４。


\

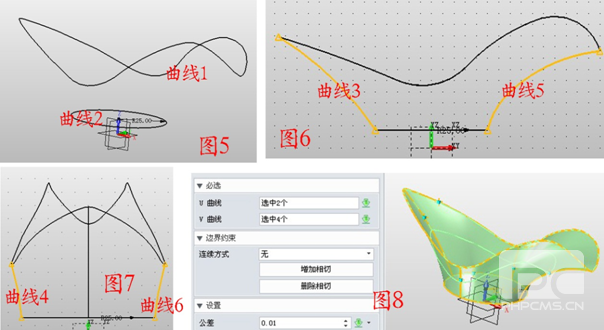

       二、在XY面插入草圖3繪制半徑為25的圓，退出草圖，點擊造型——移動——沿方向移動，將圓向Z軸正方形移動8，如圖5；在XZ面插入草圖4，點擊參考曲線——曲線相交，選擇兩個曲線，用曲線連接參考點，如圖6；同理在YZ面插入草圖，繪制圖7所示的曲線；點擊曲面——U/V曲面，U曲線選擇曲線１、２，V曲線選擇曲線3、4、5、6，如圖8所示。


\

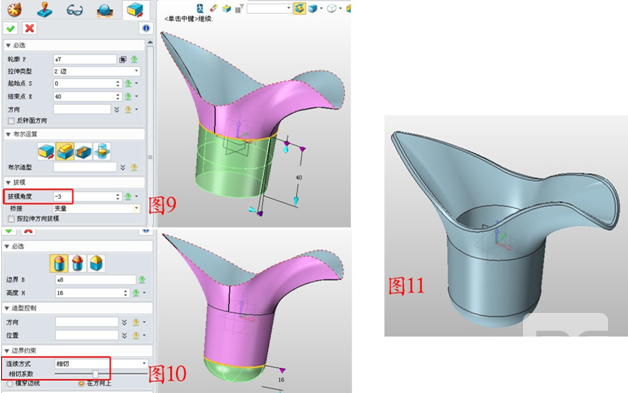

       三、點擊拉伸，輪廓選擇造型下方的圓邊，向下拉伸40，設置一定的拔模角度，注意輪廓封口選擇開放，如圖9；點擊曲面——圓頂工具，在模型的底部拉伸出圓頂，注意適當調節相切系數，如圖10；點擊造型——抽殼，把曲面造型抽殼成實體造型，并對邊緣倒圓角，如圖11。


\

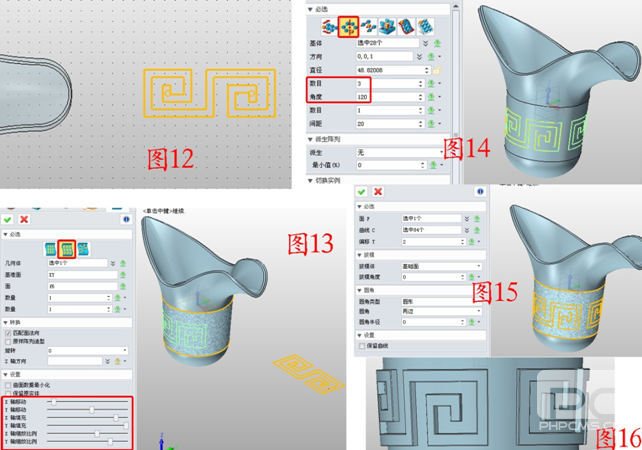

       四、在XZ面插入草圖6，在隨意位置繪制圖12所示的花紋；點擊造型——纏繞陣列到面，幾何體選擇草圖6，如圖13所示，適當調節下方紅色方框內的滑塊，將花紋的大小和位置擺放好；點擊陣列——圓形，將花紋再陣列出兩個，參數如圖14；點擊造型——鑲嵌，面選擇側表面，曲線選擇所有的花紋，偏移出一定的距離，如圖15，將花紋的邊緣圓角處理，如圖16。


\


       五、在XZ面插入草圖7并拉伸出一定的距離，注意選擇拉伸的類型為基體，如圖17、18；點擊圓角，選擇橢圓圓角，對柱體下方做橢圓角處理，如圖19；拉伸圓柱上表面，參數如圖20，注意拔模角度和偏移類型的選擇（這里選擇的是收縮／擴張）；再次拉伸柱體的上表面，并偏移出一定的距離，如圖21，對小柱體的上下邊進行橢圓圓角處理，如圖22；點擊鏡像，將此造型按XZ面鏡像復制到另一側，如圖23。

\

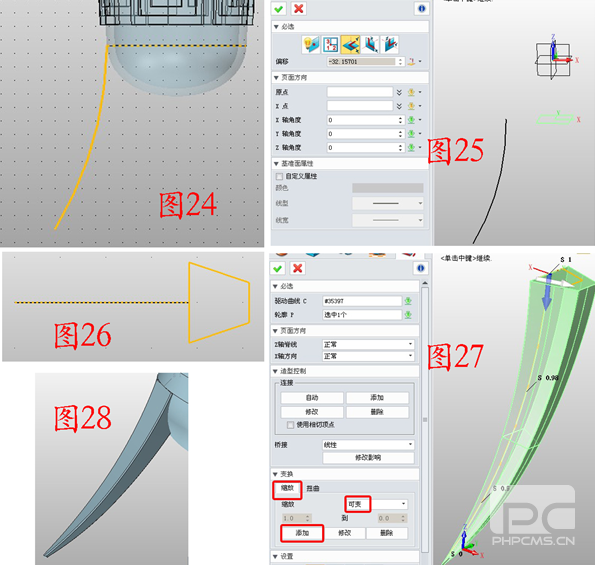

      六、在XZ面插入草圖8，繪制圖24所示的曲線；插入XY基準面，注意，偏移時使用目標點的方式（在作圖區右擊選擇目標點），目標點為曲線的上端點，如圖25；在此基準面上插入草圖9，繪制圖26所示的梯形；點擊放樣——驅動線放樣，驅動線為草圖8，輪廓為草圖9，如圖27，注意，此放樣加入了可變縮放，如圖下方的紅色方框，先選擇可變，在點擊添加，依次在草圖8的曲線上選擇4個點，數據依次為1、0.98、0.5、0（可根據情況自行設置大小）；對尖端做頂角圓角，4條楞邊做圓角處理，如圖28。


\

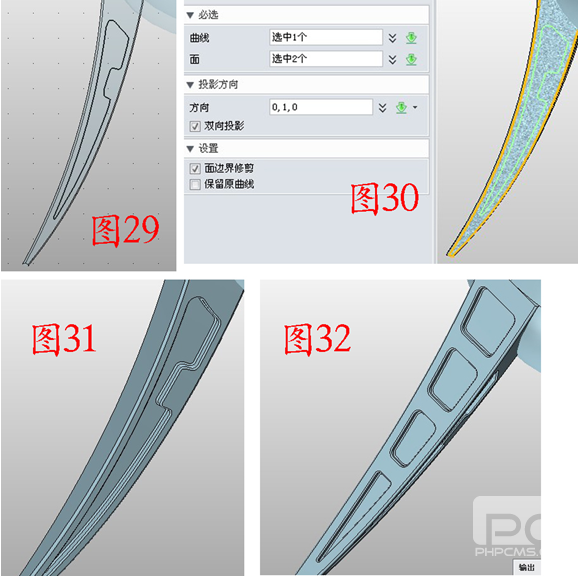

      七、在XZ面插入草圖10，繪制圖29所示的圖案；點擊線框——投影到面，將圖案投影到造型的兩個側面，如圖30；應用鑲嵌工具將圖案“嵌入”造型，并做圓角處理，如圖31；同理，在爵腳的外側做出造型并圓角，如圖32。


\

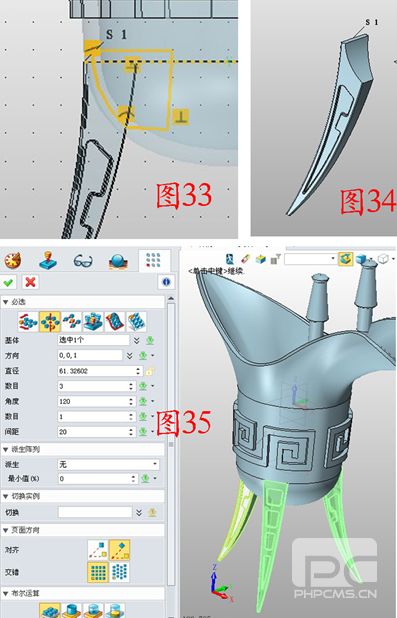

       八、在XZ面插入草圖11，繪制圖33所示的圖形，點擊拉伸——減運算，拉伸草圖11，如圖34；點擊陣列——圓形，將爵腳進行陣列，如圖35。


\

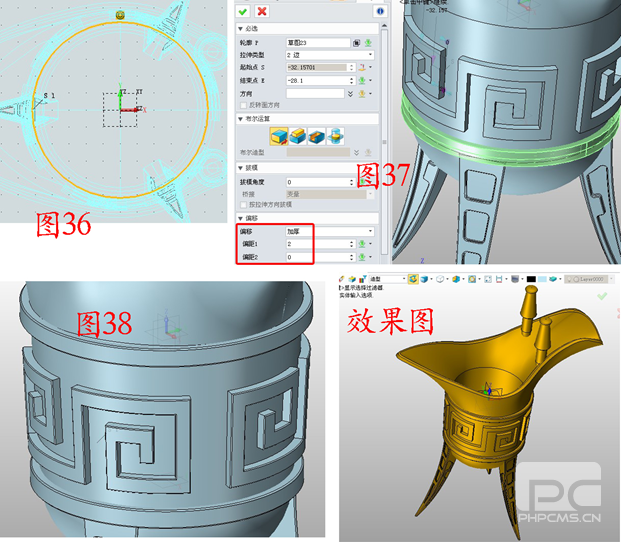

       九、在XY面插入草圖12，點擊參考曲線，將圓頂?shù)膱A邊做參考，繪制圓（繪制的圓與參考曲線重合），如圖36；點擊拉伸——基體，拉伸草圖12，注意此時的偏移選項選擇加厚，如圖37，并在下方的保留曲線的前面打鉤；同理，再拉伸草圖12，拉伸位置如圖38，并在邊緣做圓角處理，最終效果圖如下。


\


       歡迎各位想要入門三維CAD設計的朋友們，多多練習青銅爵的三維建模，也可以到中望3D 三維CAD/CAM 技術交流區（http://www.zwcad.com/community/thread-12046-1-1.html）下載青銅爵的圖紙，學習更方便，還有中望3D專家奉老師為大家即時解答你學習3D設計的任何疑問！也可以到中望3D在微小網的圖紙平臺下載（http://tu.vx.com/1312/14968.html）！
