      吸塵器是很常見的家用電器，對許多剛學習三維CAD設計的朋友來說，可以作為練習曲面建模的入門素材。上次已經跟大家分享了吸塵器主體部分的三維CAD建模，接下來是中望3D的技術粉絲李工繼續跟大家交流如何進行輪子和吸管部分的三維CAD設計。為了幫助剛入門的三維CAD設計的初學者可以更快掌握，完整的吸塵器的三維CAD圖紙免費提供下載（http://www.zwcad.com/community/thread-13004-1-1.html）。接下來就來看看如何通過中望3D簡易明了的功能如何快速完成吸塵器的零部件三維CAD設計吧！

1. 新建文件命名為“裝配”，將主體部分作為組件插入，再新建一個文件，命名為“輪子和吸管”，也作為組件插入到裝配文件中，并進入編輯狀態。

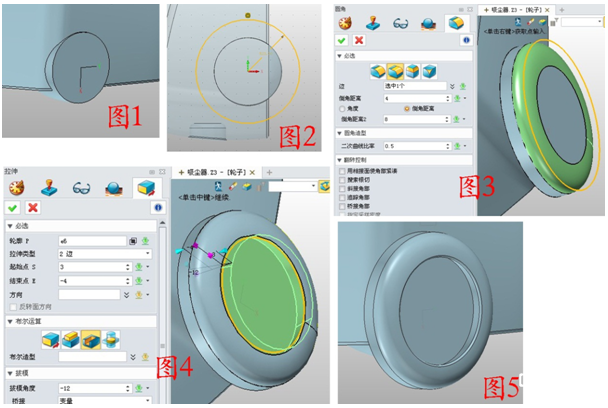

在圖1所示的位置參考幾何體——平面，并在此平面上插入草圖1，繪制圖2所示的圓，拉伸草圖1，并在邊緣部位做橢圓圓角，如圖3，點擊拉伸——減運算，輪廓為拉伸體外側圓面，注意拔模角度的選擇，如圖4，對邊緣做圓角，效果如圖5。

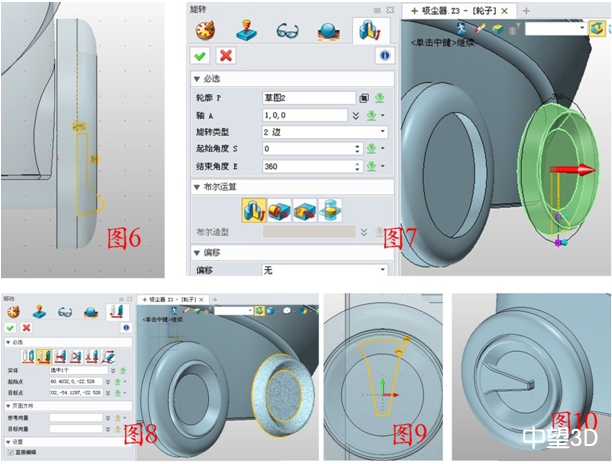

 2. 在XZ面插入草圖2，繪制圖6所示的圖形，點擊旋轉——基體，旋轉草圖2，如圖7所示，點擊移動——點到點移動，實體為旋轉體，起始點為旋轉體底面圓心（右擊選擇曲率中心，鼠標放在底面圓上即可捕捉到），目標點為拉伸圓槽中心（同理獲取），如圖8所示，在YX面插圖草圖，繪制圖9所示的圖形，并拉伸，做圓角處理，效果如圖10。

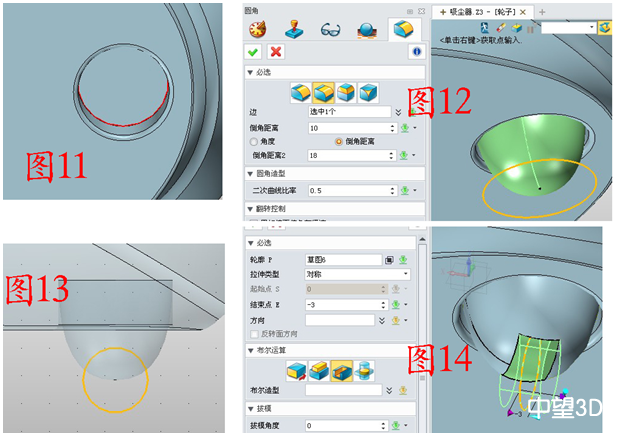

3. 在圖11所示的邊插入參考幾何體——曲線，拉伸此參考曲線，做橢圓圓角，使底面盡量形成圓頂形狀，如圖12，在YZ面插入草圖3，繪制圖13所示的圓，點擊拉伸——減運算，拉伸類型為對稱，如圖14，注意保留輪廓。

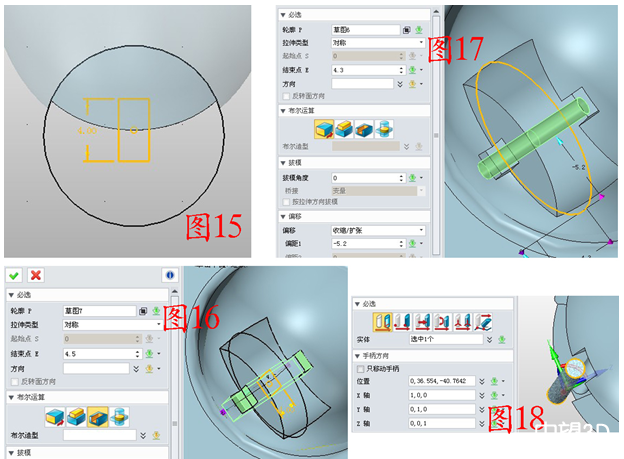

4.在YZ面插入草圖4，繪制圖15所示的矩形，用拉伸的對稱減運算拉伸，如圖16，再拉伸草圖3，注意用偏移的收縮/擴張收縮圓柱，并曲線保留輪廓，如圖17，點擊移動——動態移動，移動圓柱使之落入槽中，如圖18。

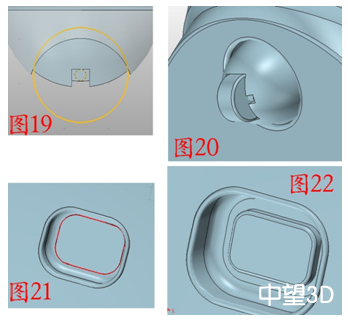

5. 在YZ面插如草圖5，繪制圖19所示的圓，對稱拉伸草圖5，對邊緣做圓角，如圖20，在圖21所示的線插入參考幾何體——曲線，拉伸此曲線成凸臺，在邊緣做圓角，注意用偏移選項收縮一下，如圖22。

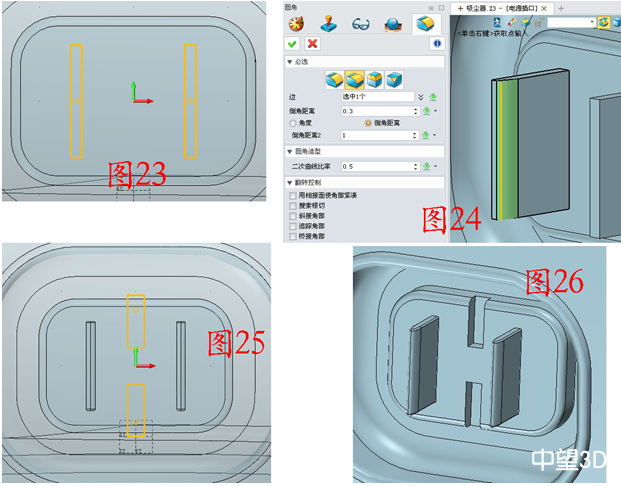

6. 在凸臺表面插入草圖6，繪制兩個矩形，如圖23，拉伸草圖6形成兩個長方體，對長方體的4個上邊做橢圓角處理，如圖24，同理再做圖25所示的矩形草圖，拉伸減去部分凸臺成造型，如圖26。

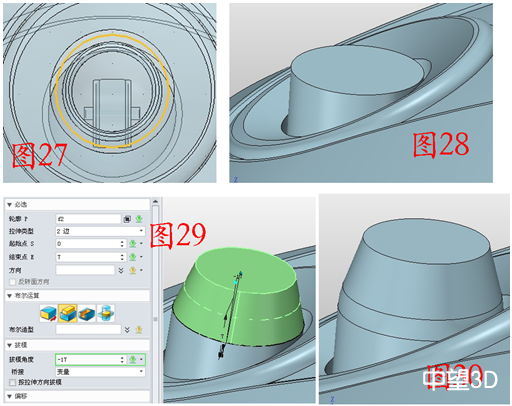

7. 在圖27所示的位置插入草圖7，繪制圓，拉伸草圖7成圓柱，如圖28，再次拉伸圓柱上表面并做適當的拔模，注意選擇加運算，如圖29，在連接部位做圓角，使之平滑，效果如圖30。

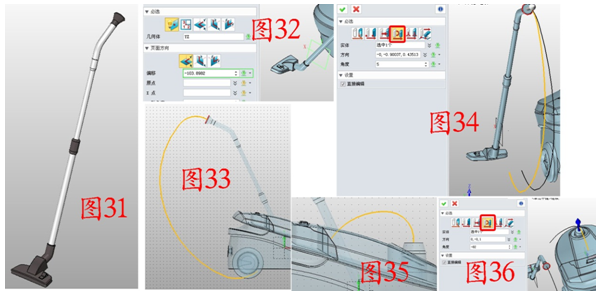

8. 在本教程中就不介紹吸塵器把手的制作了，因為比較簡單，只是應用到了拉伸的功能，制作完成后如圖31所示的樣子，現在越過這一步繼續向下講解。插入基準面并偏移到圓桿的中間部位，如圖32，在此平面上插圖草圖8，繪制圖33所示的樣條曲線1，點擊移動——繞方向旋轉，實體為樣條曲線1，方向為圓面的垂直方向，旋轉一定角度，如圖34，同理，在圖35所示的位置繪制樣條曲線2，并旋轉一定角度，如圖36。

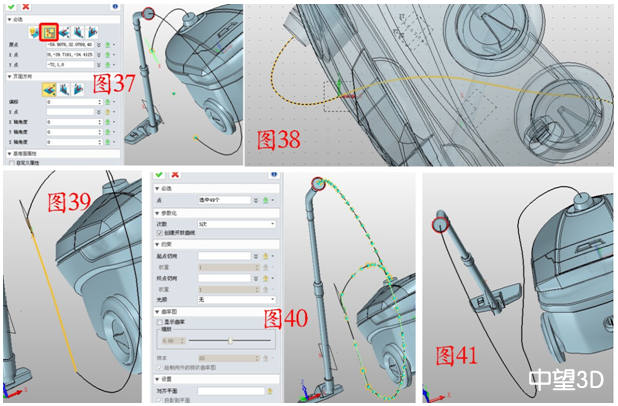

9. 如圖37，插入基準面，用3點平面選項，2個點條樣條曲線1、2的端點，第3點為任意點，在此面插入草圖9，繪制圖38所示的樣條曲線3連接樣條曲線1、2的端點，效果如圖39，點擊線框——通過點繪制曲線，在3條樣條曲線上依次點擊，形成連續的曲線，命名為曲線4，如圖40，隱藏之前的3條樣條曲線，如圖41。

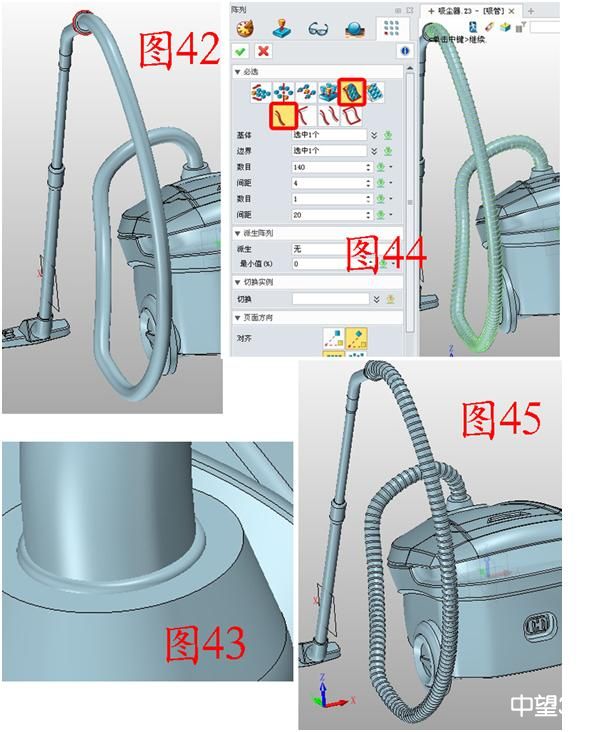

10. 點擊造型——桿狀掃掠，曲線為曲線4，設置適當的直徑，保留輪廓，如圖42，再次選擇桿狀掃掠，曲線為管子一端的邊，設置好適當直徑，掃掠成圓環，如圖43，點擊陣列——在曲線上，如圖44所示的紅框選項，基體為圓環，邊界為曲線4，設置好適當的數目和間距。點擊造型——組合——加運算，將管子和陣列后的圓環合并，如圖45。點擊視覺樣式——面屬性，設置各個造型的顏色，至此建模結束。

       至此，吸塵器的輪子和吸管就完成了三維CAD建模，加上之前的主體曲面建模教程，結合中望3D的人性化的指引操作，剛入門3D設計的朋友也可以輕松完成吸塵器的三維CAD設計。歡迎各位朋友在中望3D官網查看詳細的教程和下載免費圖紙！同時，中望3D與微小網合作，也可以在微小網圖紙交換平臺下載該圖紙：http://tu.vx.com/1308/4114.html。
