10月8日，第三届中望3D全球创新大赛（http://tu.vx.com/contest/show/13.html）就正式开始了，参赛作品可以是跟生活相关的任一家居用品，比如台灯、餐具、家具、小电器等。为帮助大家暖身参赛，小编跟大家分享一款用三维CAD设计的电饼铛设计实例教程，是由中望3D技术粉丝倾力编写，非常详尽，包括三部分，第一部分是主体轮廓的建模，第二部分是底座的建模，第三部分是盖子的建模。即使是初学三维CAD设计的朋友也能轻松掌握！今天先教大家如何通过中望3D这款易学易用的三维CAD软件来完成主题轮廓的三维CAD设计。

用三维cad中望3D快速设计电饼铛

       完整的电饼铛三维CAD图纸，包括主体轮廓、底座、盖子，都可以在中望3D技术交流区免费下载（http://www.gzxksb.com/community/thread-11281-1-1.html）。

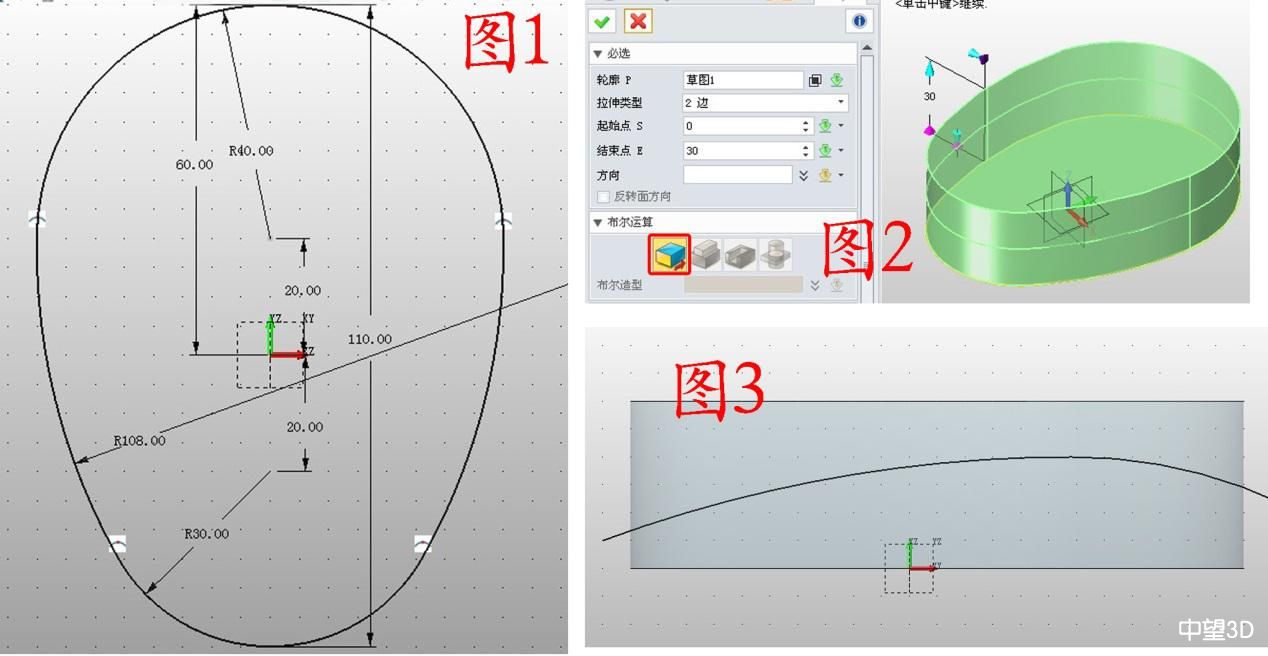

       1. 在XY面快速插入草图1，绘制图1所示的图形，数据如图（4段弧线相切连接），绘制完成后点击“连接”，将其连成一个整体；点击造型——拉伸，拉伸草图1，数据如图；在YZ面插入草图 2，绘制图3所示曲线，大致相似即可。

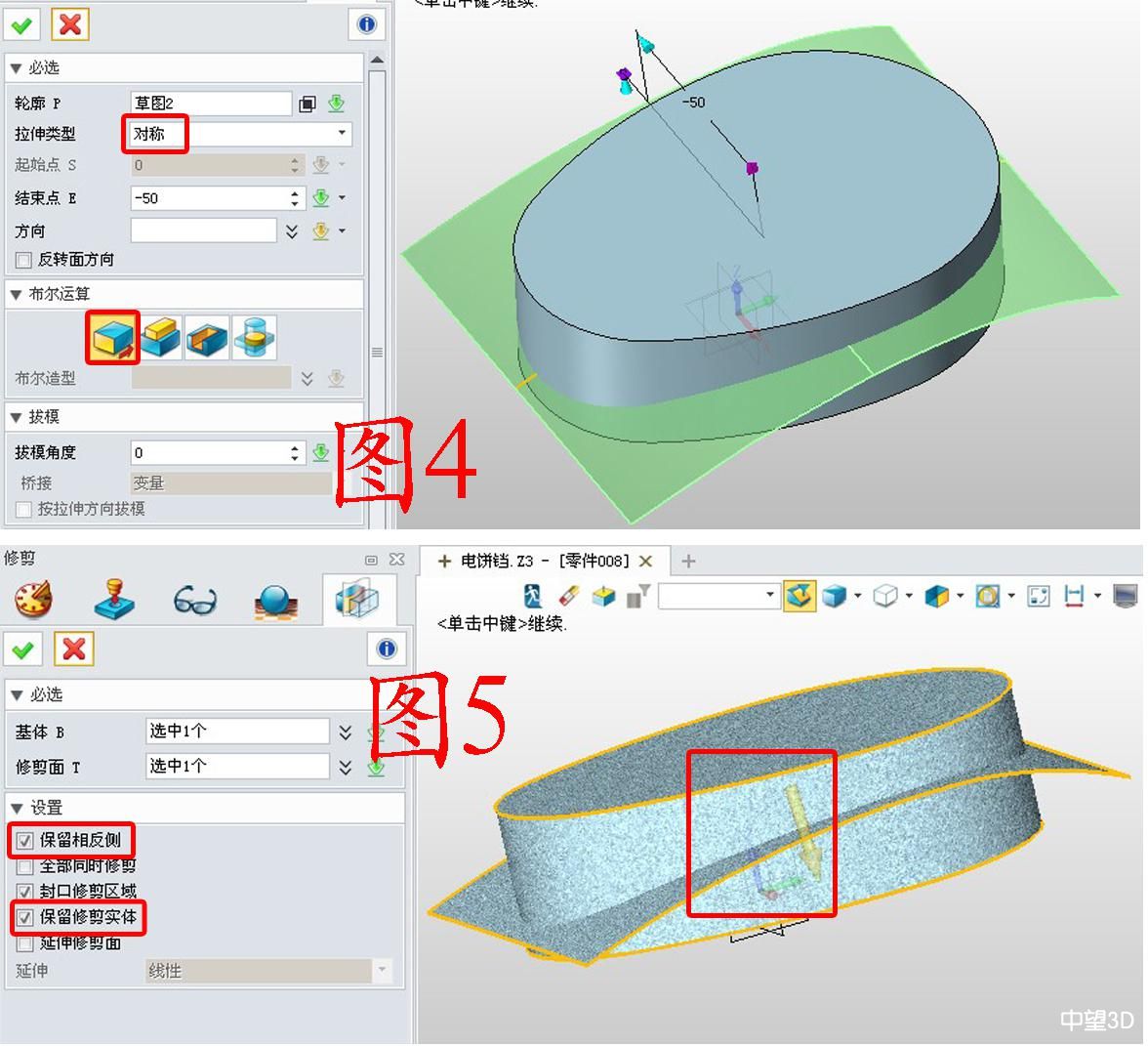

       2. 点击拉伸——基体，拉伸草图2，形成曲面，命名为曲面1，如图4；点击造型——修剪，“基体”为实体造型，“修剪面”为曲面1，如图5，注意红框中黄色箭头的方向为要保留的方向。另外，在保留修剪体的前面打钩，保留曲面1。

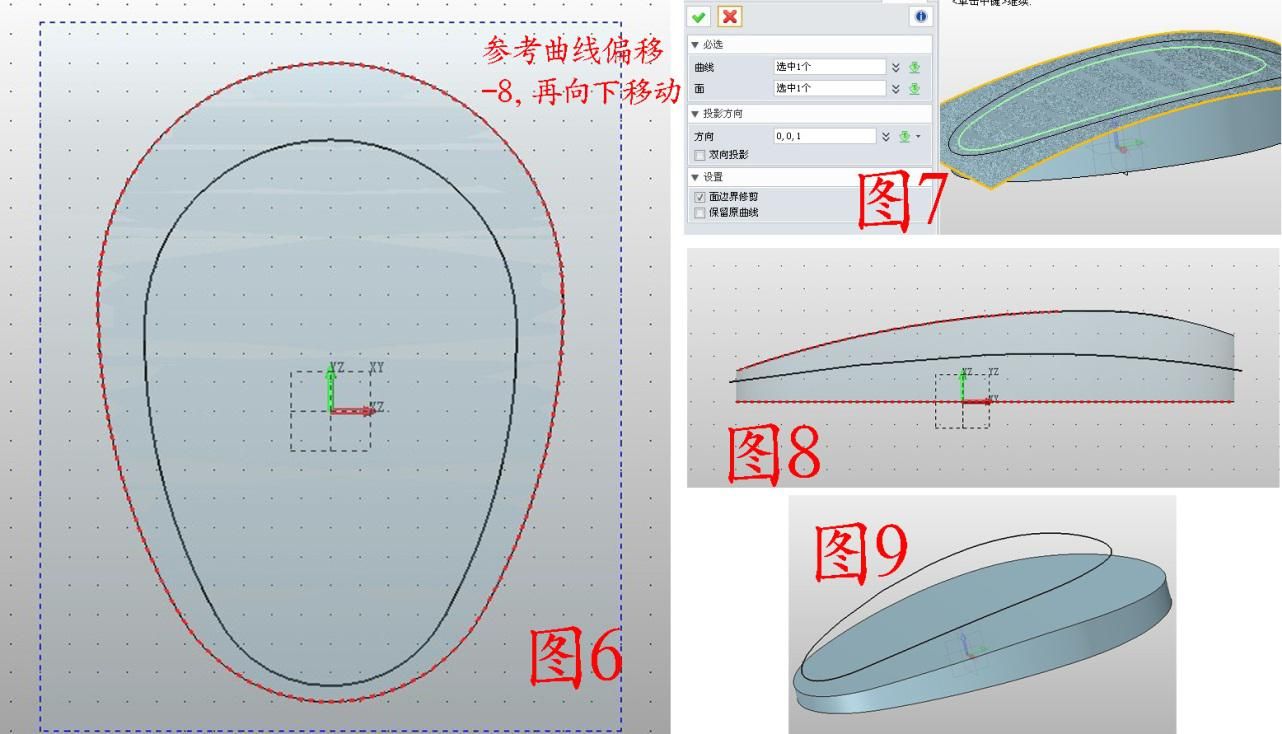

        3. 在XY面插如草图3，绘制图6所示的闭合曲线（绘制技巧：将红色虚线所示的部分设置成参考曲线，点击偏移，将红色虚线偏移-8，偏移后即可得到黑色的实线，由于版本不同，有些偏移后可能还是红色虚线，此时在虚线上右击，点击即可转化成可编辑的实线，然后再将其向下移动一点距离）；点击线框——投影到面，曲线选择草图3，面选择曲面1，如图7，投影后的曲线命名为曲线1，隐藏曲面1；在YZ面插入草图，绘制图8所示的曲线，然后按照步骤2的方法，先拉伸在修剪，效果如图9。

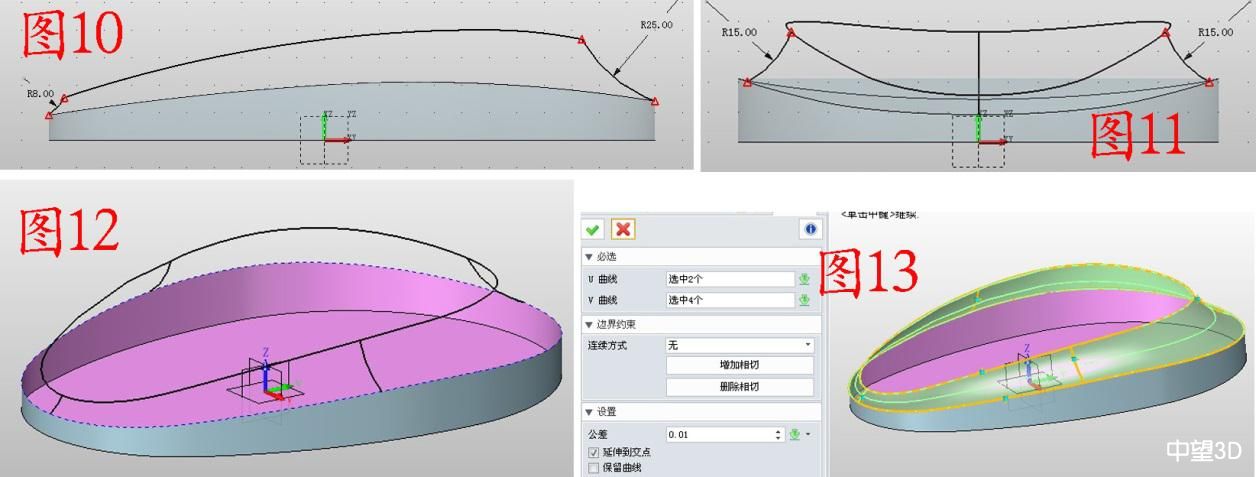

        4. 在YZ面插入草图，点击参考曲线——相交曲线，按照图10设置出参考点，分别在两个参考点间绘制半径为8和25的弧线，分别命名为曲线2、曲线4；同理，在XZ面插入草图，绘制两个半径均为15的圆弧，分别命名为曲线3、曲线5，如图11；将实体造型的上表面删除，将开放边命名为边1，如图12；点击曲面——U/V曲面，“U曲线”为曲线1、边1，“V曲线”为曲线2、3、4、5，如图13。

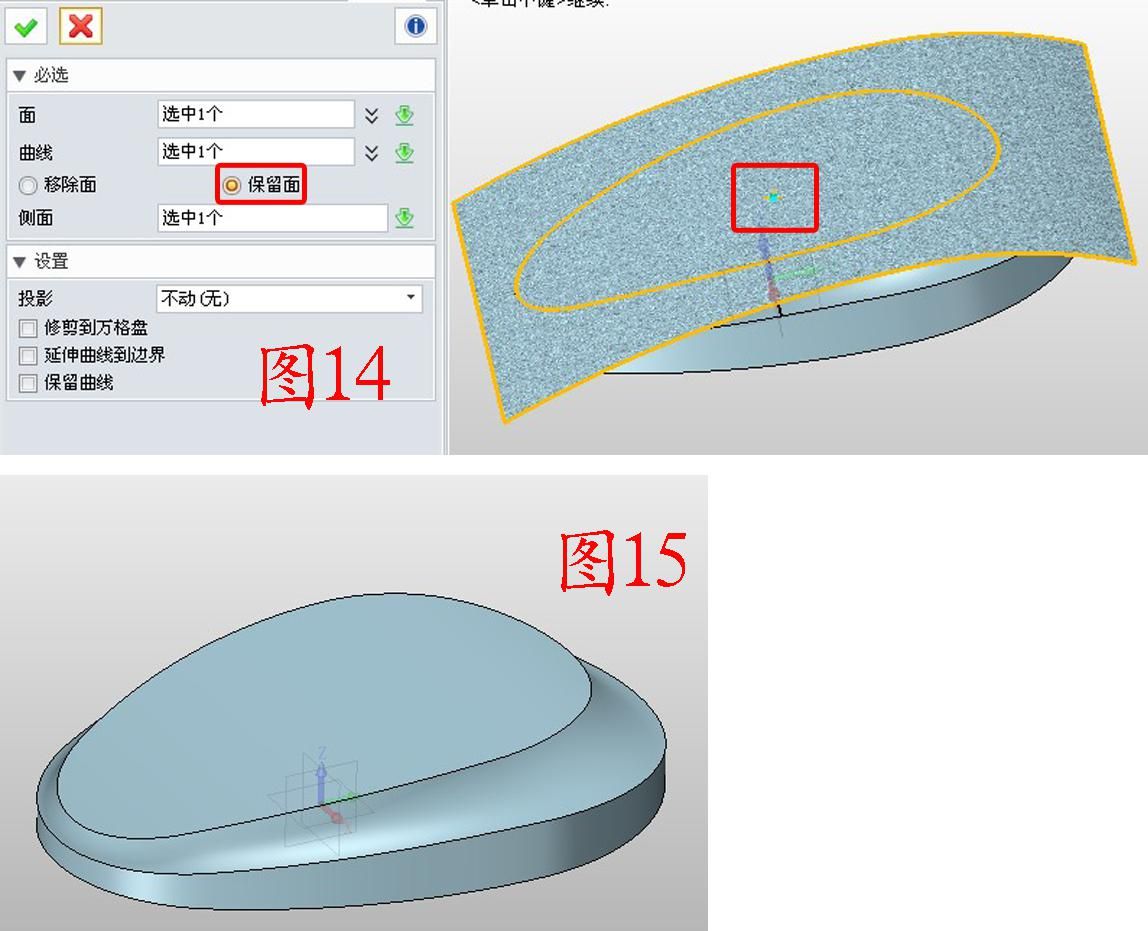

        5. 显示出曲面1，点击曲面——曲线修剪，面选择曲面1，曲线为图13中开放边，注意“保留面”选择“圈”内的部分，如图14；点击修复——缝合，选中所有部分进行缝合，效果如图15。

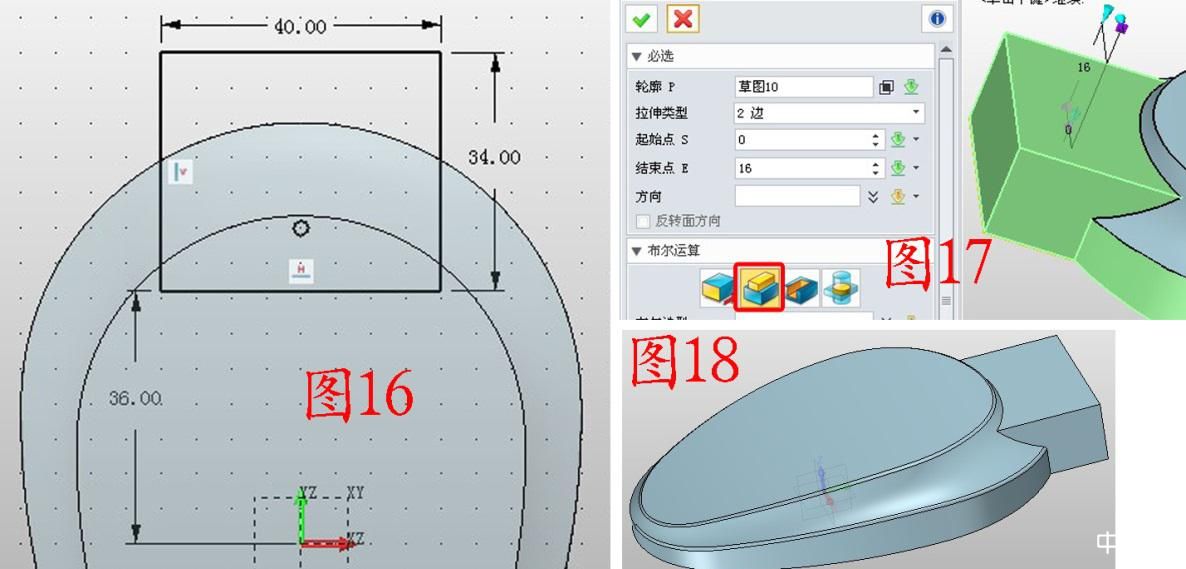

       6. 在XY面插如入草图4，绘制图16所示的矩形，参数如图；点击拉伸——加运算，拉伸草图4，数据如图17；将上盖边缘做圆角处理，如图18所示；

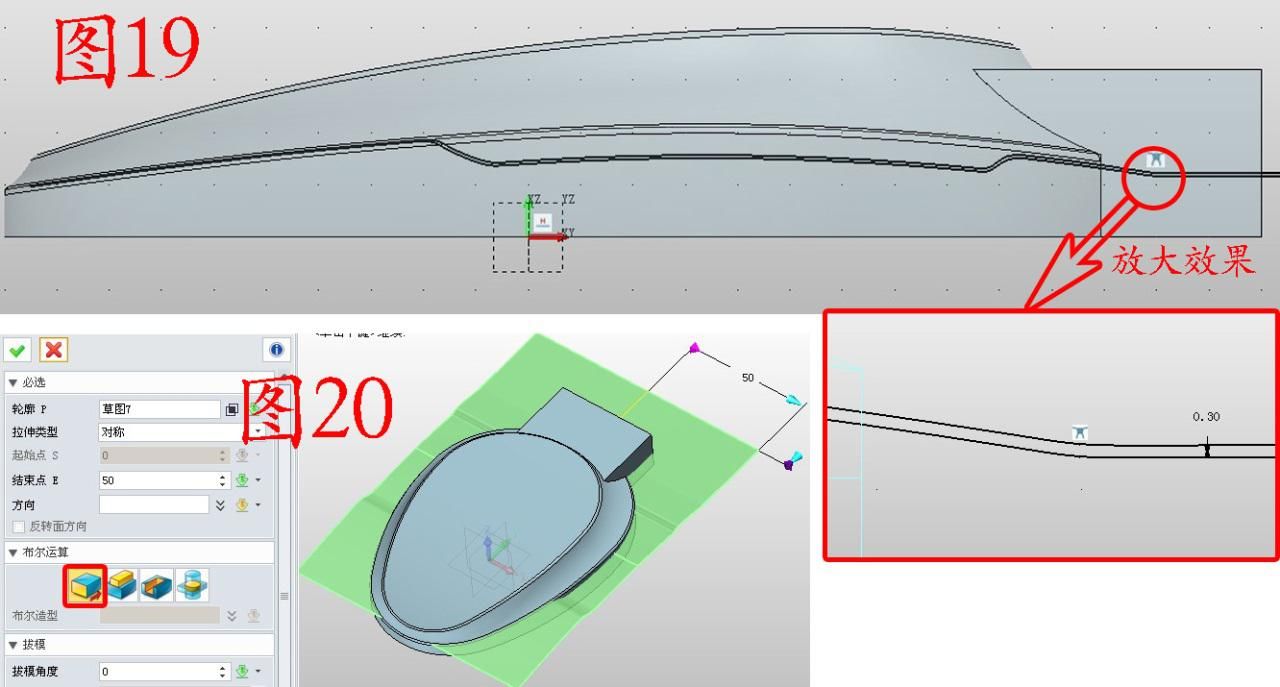

       7. 在YZ面插入草图5，绘制图19所示的图形（是两条间距为0.3的闭合图形）；点击拉伸——基体。拉伸草图5，参数如图20。

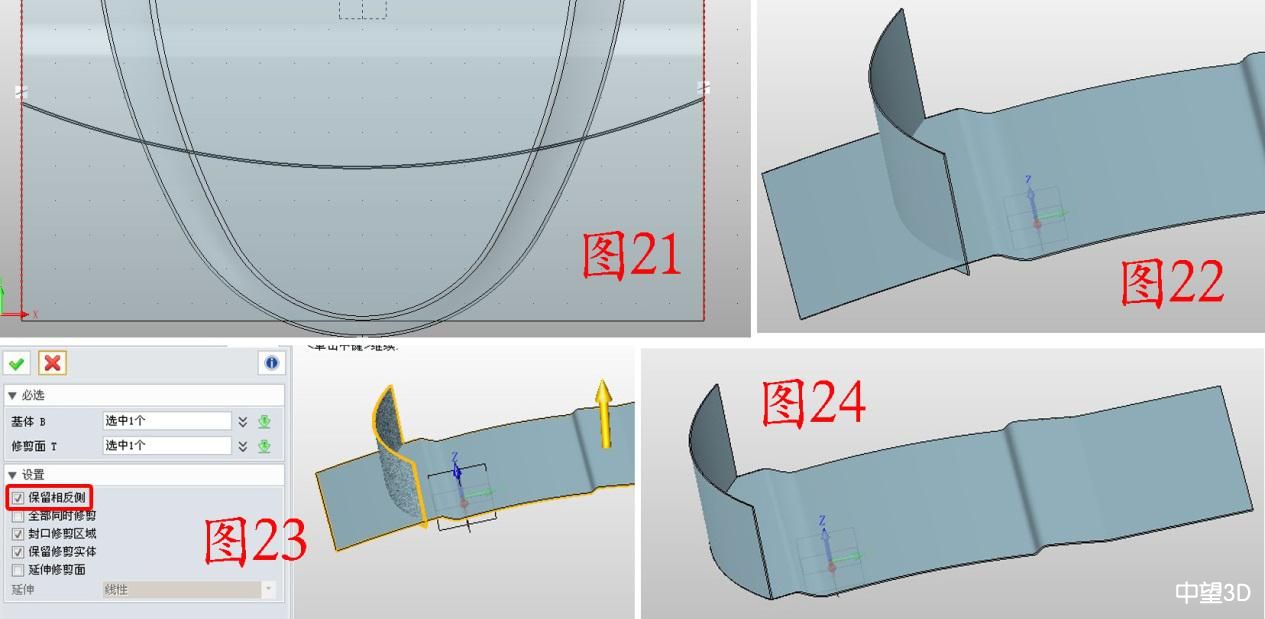

       8. 在XY面插入草图5，同理绘制图21所示的闭合图形，退出草图后拉伸草图5，隐藏电饼铛造型，如图22；点击造型——修剪，“基体”为竖直实体，“修剪面”为水平实体的上表面，注意保留方向，如图23；同理，修剪成图24所示的造型。

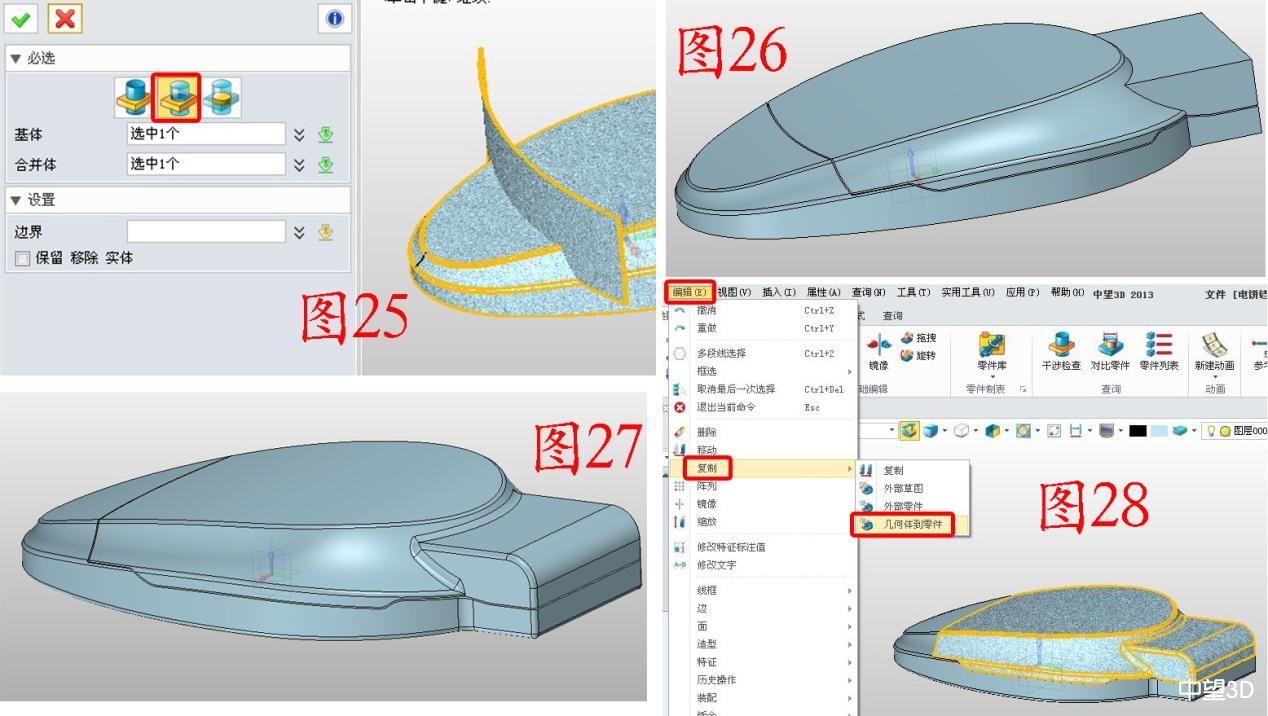

       9. 显示出电饼铛造型，点击造型——组合——减运算，“基体”为电饼铛造型，“合并体”为竖直实体，如图25；同理再次组合水平实体，效果如图26；将造型边缘做圆角处理，如图27。


       此时，大体轮廓就轻松完成了，而且分成了上下两部分，选择上半部分，点击编辑——复制——几何体到零件，命名为“上盖”；同理将下半部分命名为“底座”。退出编辑，新建一个文件，命名为“装配”，点击插入组件，分别将“上盖”和“底座”插入，注意插入时坐标均为“0,0,0”。下一期的教程将教大家如何绘制底座。
       如果在学习这个电饼铛主题轮廓三维CAD设计时，有任何疑问，可以参加中望3D的线上培训，专家老师会及时解答你，并辅导你更充分地利用中望3D人性化的功能操作指引，学习中望3D2014SP版新功能，最快地熟悉三维CAD软件操作，设计出优秀的作品。还可以参加火热进行中的第三届中望3D全球创新设计大赛，赢取高达十万元的大奖！点击http://www.zw3d.com.cn/special/list-98.html  下载最新版中望3D2014Sp，参与免费培训，设计更优质的作品问鼎全球最佳设计师。
