在数控加工中，每一种数控机床都有自己相应的CNC系统，如FANUC、Siemens、heidenhain等等。在给数控机床上传G代码文件时，需要相对应的文件格式。在实际的工作中，我们可能面对的，是好几种不同的机床和系统，一件零件，可能会经过不同系统的机床才能加工出来。作为一位CNC工程师，您将要考虑，如何才能快速地输出机床相应的G代码文件。而三维CAD中望3D能高效解决这类问题。全新的三维CAD中望3D2014SP版更是重点加强了CAM功能，与机床设备的对接更灵活、高效，能输出节点支持单独的自定义NC文件后缀，支持串口通信ZWCom，提供大量NC文件到内存有限的机床之间的通信方式。现在，就让我们通过一个实例，一台三轴FANUC系统机床、一台四轴Siemens系统机床，向您展示三维CAD中望3D是如何灵活、快速实现CAM后处理的G代码文件格式输出的。

        1、快速建好两条程序O0001,NC1001,如下图：


三维CAD/CAM技巧：中望3D 高效输出G代码文件格式

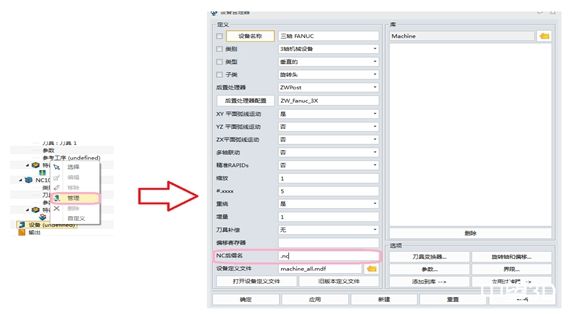

       2、首先，建立三轴FANUC设备，注意在NC后缀名中，输入.NC，FANUC系统机床支持的一种文件格式。



建立三轴FANUC设备

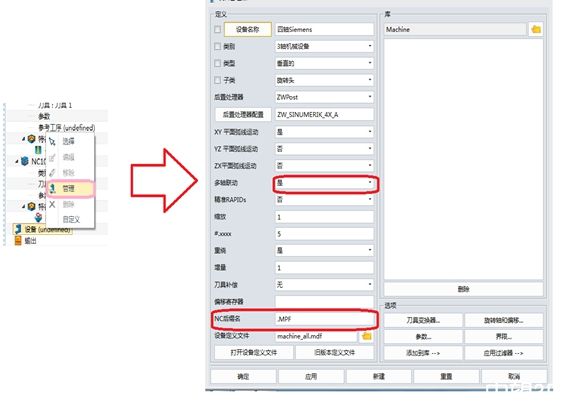

      3、用同样的方法，轻松建立四轴Siemens设备，在NC后缀名中，输入.MPF，Siemens系统机床支持的一种文件格式。

建立四轴Siemens设备

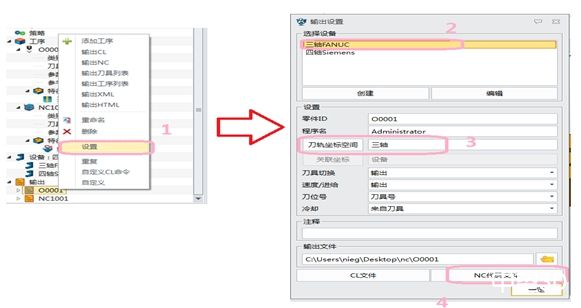

      4、接下来，将O0001、NC1001创建快速输出，准备生成G代码文件，按下图选择：
生成G代码文件

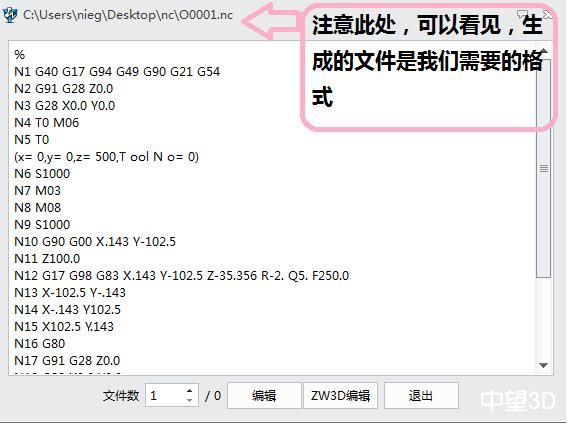

       5、生成需要的三轴FANUC   G代码文件。

三轴FANUC   G代码文件

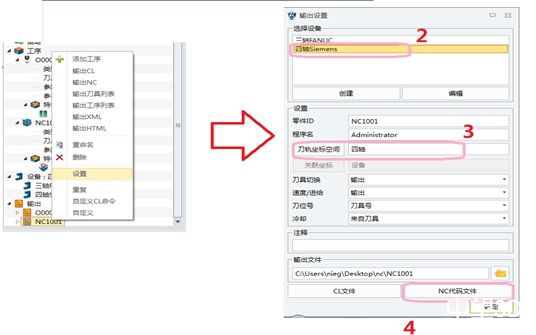

       6、同理，可以生成四轴Siemens  G代码文件。


四轴Siemens  G代码文件

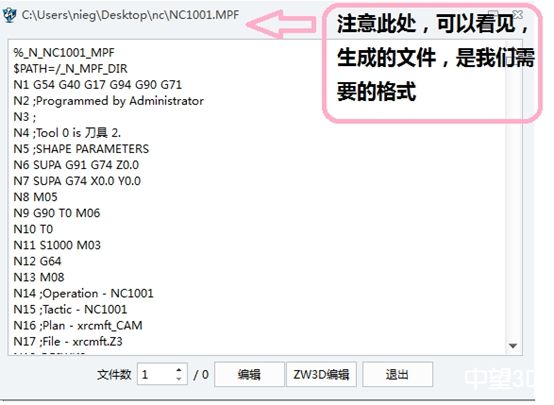

       7、生成需要的四轴Siemens   G代码文件。中望3D灵活、快速实现CAM后处理的G代码文件格式输出，大大提高了工程师的工作效率。


四轴Siemens   G代码文件

       通过以上全部步骤，就可以在三维CAD中望3D中快速地输出符合我们需要的机床G代码文件。三维CAD中望3D易学易用的操作界面，让整个操作过程非常直观、高效，CNC工程师无需花费太多精力，便能快速掌握CAM的加工技巧。想要了解或者学习更多中望3D2014SP版的新功能可以参加中望3D线上培训，三维CAD专家老师会针对中望3D2014 SP版新功能，结合火热进行中的第三届中望3D全球创新设计大赛进行案例教学，能够最快地熟悉三维CAD软件操作，参与大赛（http://tu.vx.com/contest/show/13.html）还有机会赢取高达十万元的大奖，问鼎全球最佳设计师！
