三维设计师在设计电路板过程中，有时需要进行电路设计和机械结构设计的交互，这要求所使用的软件具备机电协同的相关功能，以帮助设计师高效完成该部分设计工作。中望3D2021提供了ECAD模块，可满足“电路设计和机械结构设计的交互”这一设计需求。
在中望3D2021中，ECAD具备强大而灵活的数据处理能力。一方面，ECAD能够导入IDF文件，直接读取emn/emp数据格式，且可以根据对象的轮廓自动拉伸成实体。另一方面，软件可导出IDF文件，即使在零件/装配环境中，设计师通过该功能不仅可导出IDF文件，还能再次将IDF文件导入到电路设计软件进行设计，从而实现了双向兼容，提高了机电协同设计效率。

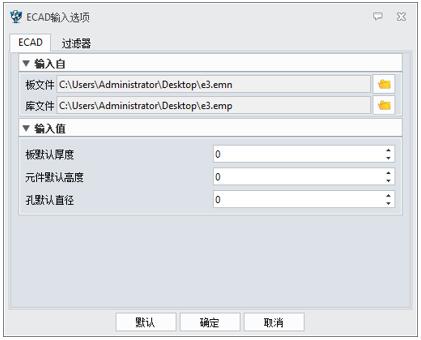

图/导入IDF文件

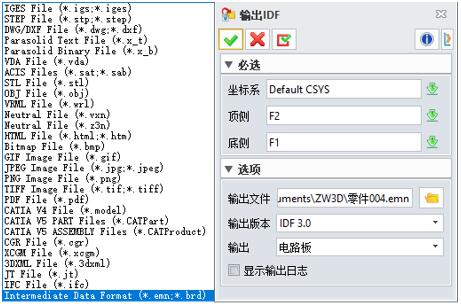

图/输出IDF文件
其次，设计师在中望3D2021的ECAD中可快速创建和编辑电路板，软件提供了便捷的区域设置功能。ECAD中的区域设置可将装饰草图设置为含有特定属性的区域，以便设计师进行“布线区域”，“放置区域”，“Via限制区域”，“其他区域”和“放置组区域”的定义。此外，ECAD还提供了区域切口以及添加孔属性的功能，设计师可在PCB模型上创建一个切口，并且可以给创建的孔添加属性，从而多方面满足设计需要。

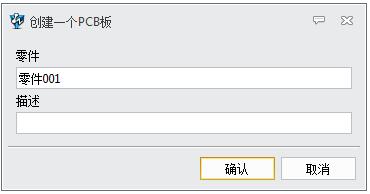

图/创建PCB板

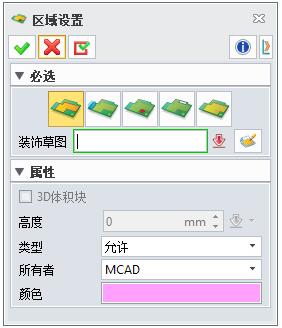

图/区域设置
小结：中望3D2021的ECAD?？樘峁┝说缏飞杓坪突到峁股杓频慕换ニ璧南喙鼗」δ埽⑶揖弑噶耸菁嫒菀约扒蛏柚玫确矫娴墓δ埽芄宦悴煌纳杓菩枨蟆?/p>
