艾倫·巴特是阿根廷首都布宜諾斯艾利斯自治市國家科技大學(UTN)機械工程專業的一名學生。他對3D建模充滿熱情,同時也喜歡研究達·芬奇的武裝裝甲車手稿——這被稱為“最早的現代坦克原型”。最近艾倫成功地應用中望3D還原手稿中的裝甲車模型,并希望與我們分享他與中望3D的故事,下面來自他的自述:
初見:課堂上對中望3D的深刻初印象
我叫艾倫·巴特,來自阿根廷首都布宜諾斯艾利斯市,目前就讀于國家科技大學機械工程專業。
所以自然的,我與中望3D的初次相遇是在課堂上,當時我們的3D設計教學老師向大家介紹了三維CAD/CAM一體化軟件——中望3D。必須說明的是,我初見它就印象深刻。因?yàn)榕c其他參數化3D設計軟件不同,中望3D看起來更直觀、易用,并且還增強了許多功能,更別提它是目前市面上價格難得實惠的CAD產品。如果我有自己的公司,肯定會首選中望3D軟件作為全公司的CAD/CAM一體化解決方案。
我打小就想當一名發明家,雖然知道走這條路會很艱難……但幸運的是,當下有很多現代科技工具供我們使用,助力我完成從發明、設計到加工的全過程。而中望3D軟件,著實是我用過最先進和最出色的工具之一!
初試:從模糊的概念探索到生動的模型設計
這次,我想與你們分享一個了不起的設計——它就是達·芬奇的武裝裝甲車。(該手稿由“文藝復興三杰”之一的列奧納多·達·芬奇構思,這種狀似 “飛碟”的圓錐體武裝裝甲車被認為是現代坦克的原型。它擁有用木板覆蓋及金屬板加固的堅硬外殼,裝備圍繞全身的整圈大炮。龐大的體積及武器裝備足以恐嚇敵人,兼具安全性和攻擊性于一體……盡管它在15世紀從未實際制作使用過。)
在探索頻道的流行紀錄片《達·芬奇發明大破解》(Doing DaVinci)首集播出后,我深受啟發鼓舞,并在上述提到的3D設計課堂期末作業中,應用中望3D軟件重現了達·芬奇的裝甲車模型。
1. 模型骨架
-首先,我繪制了模型的底座框架:

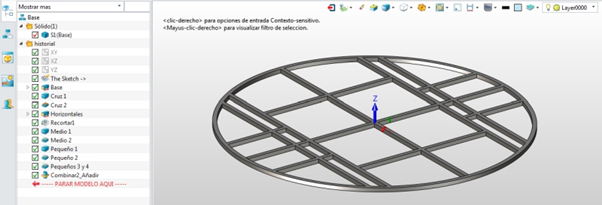

圖1.艾倫繪制的模型底座框架
-然后分別繪制上、下部框架結構:

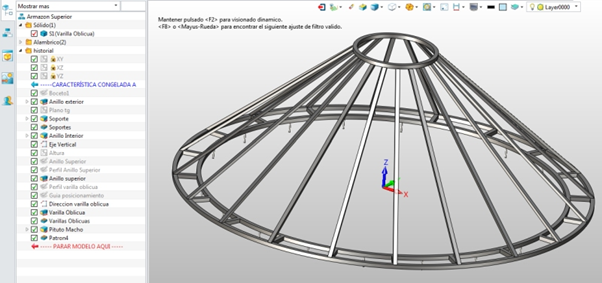

圖2.艾倫繪制的模型上部框架

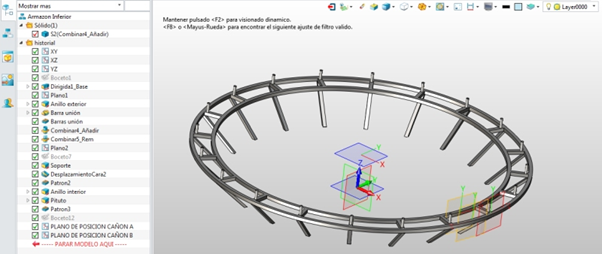

圖3. 艾倫繪制的模型下部框架
-最后,我將它們?nèi)哐b配在一起,并檢查測試骨架是否完整,有無設計缺陷。

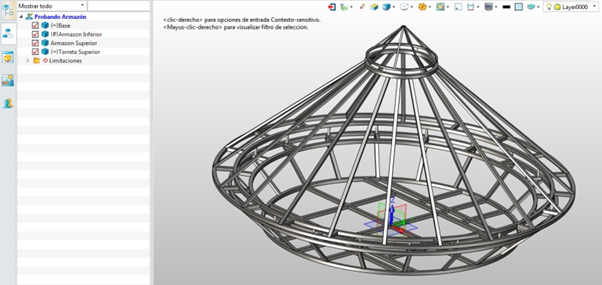

圖4.艾倫裝配的模型完整骨架
2. 模型傳輸運動系統
模型骨架完成后,我制作了由輪子、曲軸、籠形齒輪、軸承和一些支架組成的傳輸運動系統。

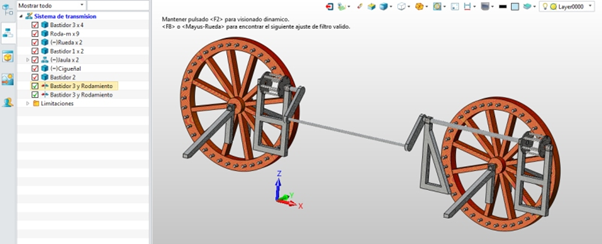

圖5.艾倫制作的模型傳輸運動系統
3. 模型武器:大炮
這是我尤為喜歡的一個部分——大炮!這個模型融入了我作為小小工程設計師的大膽想法與自由創作,圓了我的“機械大炮”夢。

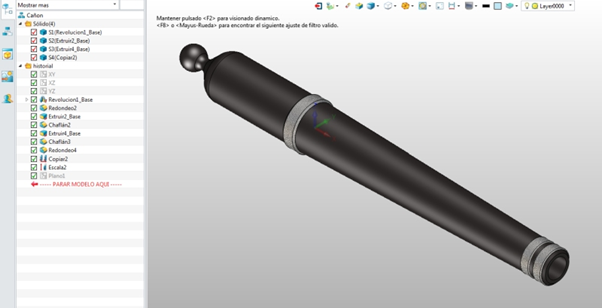

圖6.艾倫設計的模型大炮
4. 模型外部
接下來就到了很難處理的部分:我必須在中望3D里,復刻手稿中金屬板框架的確切形狀,以便后續安裝外部木板時部件的形狀大小能完美契合。

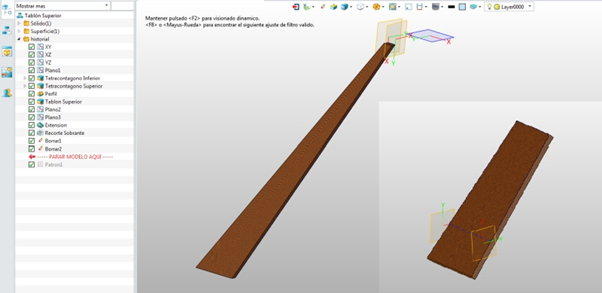

圖7.艾倫設計的模型木板
5. 模型裝配
最后,完成裝配的裝甲車模型就出爐了。模型內部如下:

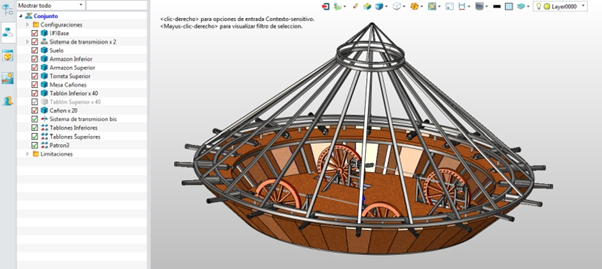

圖8.裝甲車模型的內部
再來看看最終的裝甲車模型外觀:

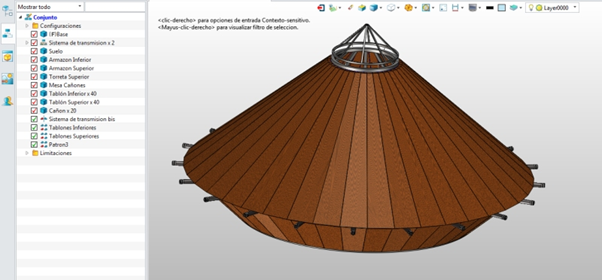

圖9.裝甲車模型的外觀
另外,我想與您分享這個裝甲車模型的爆炸圖:

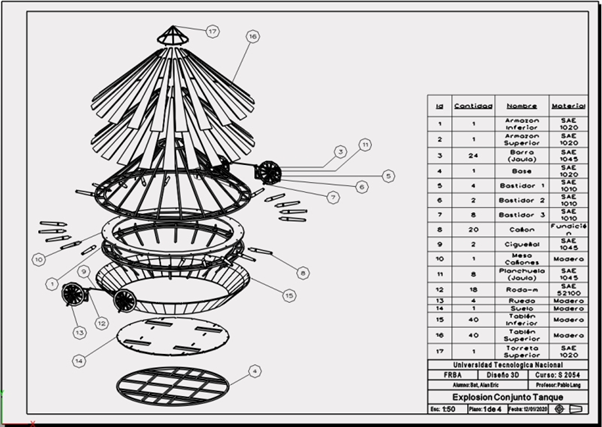

圖10.艾倫模型的爆炸圖
如您所見,裝甲車模型由 4個框架(底座、下部、上部和封頂)、2個曲軸、4個籠形齒輪(帶軸承)和一些支架組成,這些都是由不同的鋼鐵部件制成的。當然也有木頭制成的部分,即地板、4個輪子、炮臺和 40 塊上部木板和 40 塊下部木板。
俗話說:“沒有大炮就沒有坦克”,大炮是坦克最重要的武器組成部分。我圍繞這個裝甲車模型全身安裝了20個全由鑄鐵制成的大炮。難以想象在15世紀,達·芬奇所繪制的這個武裝裝甲車手稿如果能實際投入制作與使用,在當時會是多么強大的機器啊!
相知:中望3D帶給我的樂趣生活與未來期望
以上可知,我在中望3D中使用最多的是建模功能、智能裝配設計和2D工程圖功能。這些高效便捷的功能讓我能輕松設計,重現現實的和想象中的物體。外加中望3D CAD/CAM一體化解決方案覆蓋產品設計開發全流程,我的模型也有機會以現實實體重現。
目前,我正和我的父親“徜徉”在帳篷設計制造的三維世界中。因?yàn)樵S多帳篷部件都是由鋁型材制成的,所以我也逐步開始了解中望3D中 “鈑金”功能模塊應用。
除了學習和專業工作,中望3D還成為我聊以消遣的好伙伴。因?yàn)槲沂恰洱埮c地下城》(DND)桌游迷,我經常想在現實中還原游戲里面的場景跟物品,而中望3D一定程度上幫我實現了這個幻想。比如這是我用中望3D設計的DND “魔法望遠鏡”:

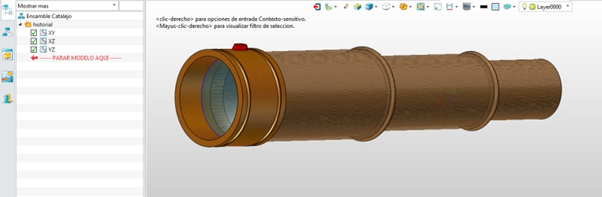

圖11.艾倫設計的 “魔法望遠鏡”
還有這是DND游戲中的“火炬手柄”模型:

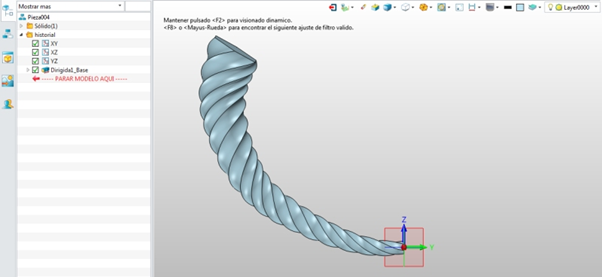

圖12.艾倫設計的“火炬手柄”
為了練習一些命令,我會用中望3D進行建模設計一些日常物品,甚至包括家里的地球儀:

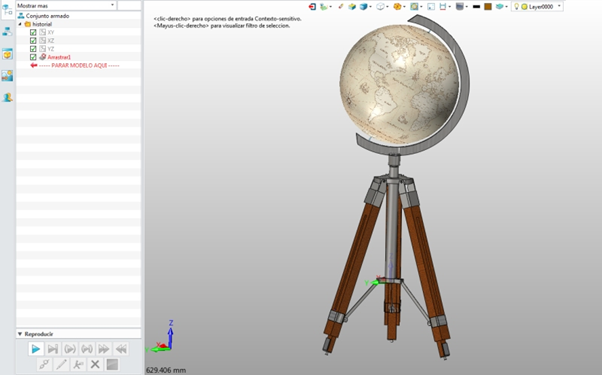

圖11.艾倫設計的地球儀模型
綜上,我對中望3D可謂好感滿滿,也飽含期待:我認為它是市面上最好的CAD軟件之一。正如我之前提到的,它使復雜晦澀的設計變得非常簡單直觀。
未來就我個人而言,我希望在三維渲染和動畫專業領域有所學習與實踐,所以特別建議中望3D能有與這方面相關的功能新增、工具更新, 在未來帶給我更多驚喜。
(以上圖片由艾倫·巴特個人提供)
