橢圓和橢圓弧都是CAD中比較常用的圖形，在繪制軸測圖時可作為軸測圓。
1. 繪制橢圓
橢圓是平面上到定點距離與到指定直線間距離之比為常數(shù)的所有點的集合。
啟動【橢圓】有以下幾種方式。
1.命令行：輸入【ELLIPSE】命令。
2.菜單欄：選擇【繪圖】--【橢圓】菜單命令
3.工具欄：單擊【繪圖】工具欄中的【橢圓】按鈕。
以上都是理論與方法，我們還是要通過實操才能更好的運(yùn)用方法。
我們來看看如何繪制洗臉盆內(nèi)輪廓吧。

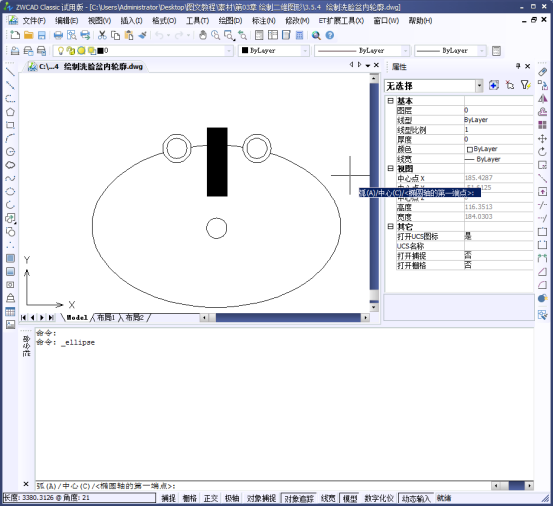

1.打開我們的素材文件，如下圖。

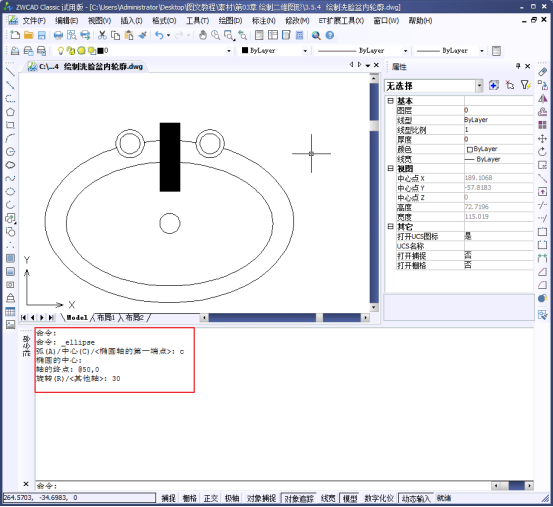

2.選擇【繪圖】--【橢圓】菜單命令，繪制橢圓，我們參考下圖的操作步驟。

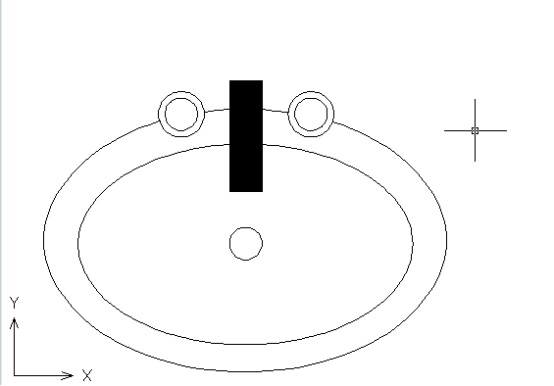

3.最終我們能得到下圖的完成圖。
接下來我們看看如何繪制圓弧
橢圓弧是橢圓的一部分，繪制橢圓弧需要確定的參數(shù)有橢圓弧所在的橢圓的兩條軸以及橢圓弧的起點和終點的角度。
啟動【橢圓弧】命令的方式有以下幾種。
1.菜單欄：選擇【繪圖】--【橢圓】--【圓弧】菜單命令
2.工具欄：單擊【繪圖】工具欄中的【橢圓弧】按鈕。
我們來看一下繪制橢圓弧的例子吧

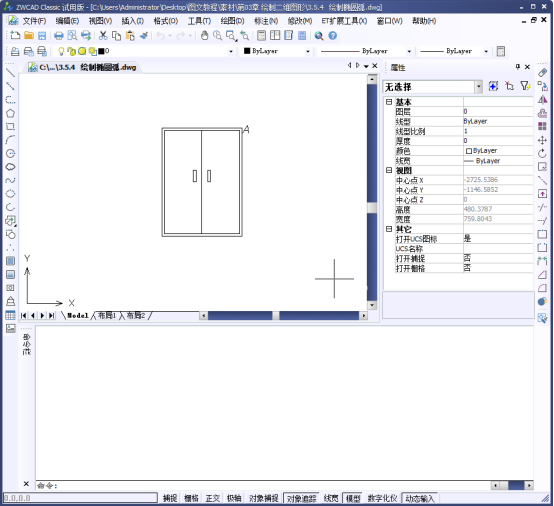

1.選擇【文件】-【打開】菜單命令，打開我們的素材文件。

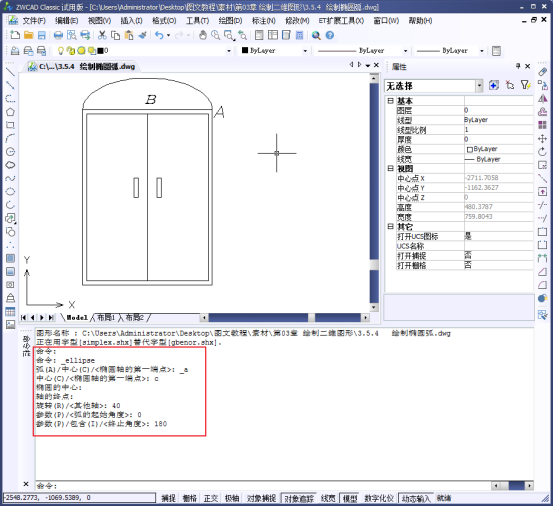

2.我們選擇【繪圖】--【橢圓】--【圓弧】菜單命令，可以參考下圖的操作步驟。

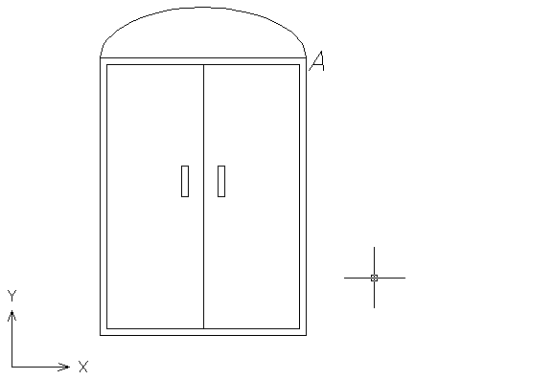

3.最后我們可以的到一個完整的圖形了。
